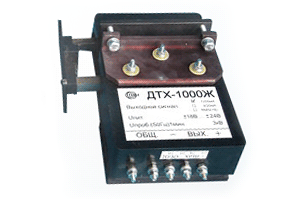

Датчики тока ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж
-
диапазон измеряемых токов: 0 - 1000 А;
-
диапазон измеряемых токов: 0 - 1500 А;
-
диапазон измеряемых токов: 0 - 3000 А;
-
разъемный корпус;
-
прямоугольное отверстие: 10Х82 мм.
Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.
Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.
Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.
- магнитопровод ненасыщен;
- разъемный усиленный корпус;
- отверстие под плоскую токовую шину
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...1000 |
| Диапазон измеряемых токов |
А |
0...1500 |
| Диапазон измеряемых токов |
А |
0...3000 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Диапазон рабочих температур |
°С |
-20...+70 |
| Выходной сигнал при номинальном измеряемом токе* |
мА |
200; 300; 1000 |
| Основная приведенная погрешность, не более |
% |
2,5 |
| Коэффициент передачи для ДТХ-3000-Ж |
1:3000 |
|
| Коэффициент передачи |
1:5000 |
|
| Полоса пропускания |
Гц |
0 - 50000 |
| Источник питания |
В |
±18 ... ±24 |
| Диаметр отверстия под токовую шину |
мм |
прямоуг. отв. 10х82 |
| Нелинейность выходной характеристики, не более |
% |
0,1 |
| Масса |
г |
700 |
| Габаритные размеры |
мм |
194х118х82 |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТХ-1000Ж, ДТХ-1500Ж... Вы можете здесь.
