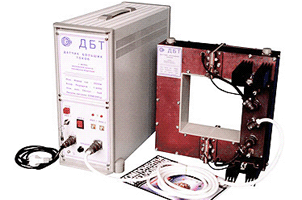

Датчик тока ДБТ-10, ДБТ-20, ДБТ-25
-
диапазон измеряемых токов: 0...10000 А
-
диапазон измеряемых токов: 0...20000 А
-
диапазон измеряемых токов: 0...25000 А
-
датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25)
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.
Датчики состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.
Датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25). Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.
- гальваническая развязка силовой и измерительной цепей;
- высокий уровень и линейность выходного сигнала;
- возможность измерения постоянных и переменных токов;
- малая чувствительность к воздействию внешних магнитных полей;
- малая потребляемая мощность
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...10000 |
| Диапазон измеряемых токов |
А |
0...20000 |
| Диапазон измеряемых токов |
А |
0...25000 |
| Коэффициент передачи |
1:4000 |
|
| Основная приведенная погрешность, не более |
% |
0,5 |
| Масса измерительного блока |
кг |
50 |
| Масса блока питания |
кг |
50 |
| Диапазон рабочих температур |
°С |
-50...+50 |
| Напряжение питания |
В |
220 (50 Гц) |
| Диаметр отверстия под токовую шину |
мм |
прямоуг. отв. |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДБТ-10, ДБТ-20... Вы можете здесь.
