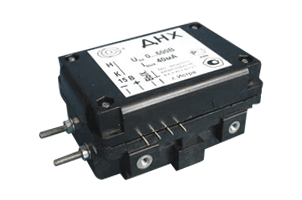

Датчики напряжения ДНХ-3000-Л
-
Диапазон измеряемых напряжений 0...4500
Датчики измерения постоянного и переменного напряжения (преобразователи измерительные) ДНХ предназначены для измерения постоянного и переменного напряжения в диапазоне от 0 до 600 Вольт.
Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
0...4500 |
| Полоса пропускания |
Гц |
0...50 |
| Номинальный выходной ток |
мА |
50 |
| Основная приведенная погрешность, не более |
% |
1,5 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее |
кВ |
12 |
| Напряжение питания |
В |
±24 (±5%) |
| Габаритные размеры |
мм |
120х117х115 |
Сделать заказ и запросить дополнительную информацию по ДНХ-3000-Л Вы можете здесь.
