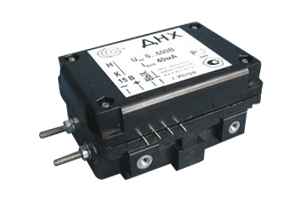

Датчик напряжения ДНХ
-
датчик измерения постоянного и переменного тока;
-
гальваническая развязка;
-
диапазон измеряемых напряжений: 50...600 В
Датчики (преобразователи измерительные) ДНХ предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
50...600 |
| Входной номинальный ток, Iном, |
мА |
10 |
| Выходной сигнал датчика |
мА |
40 |
| Основная приведенная погрешность, не более |
% |
1 |
| Нелинейность выходной характеристики, не более |
% |
0,1 |
| Начальный выходной ток при нулевом измеряемом напряжении, |
мА |
0,2 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее |
кВ |
4 |
| Напряжение питания |
В |
±15 |
| Ток потребления по цепи питания, не более |
мА |
50 |
| Габаритные размеры |
мм |
73,5х52,5х39 |
| Масса |
г |
100 |

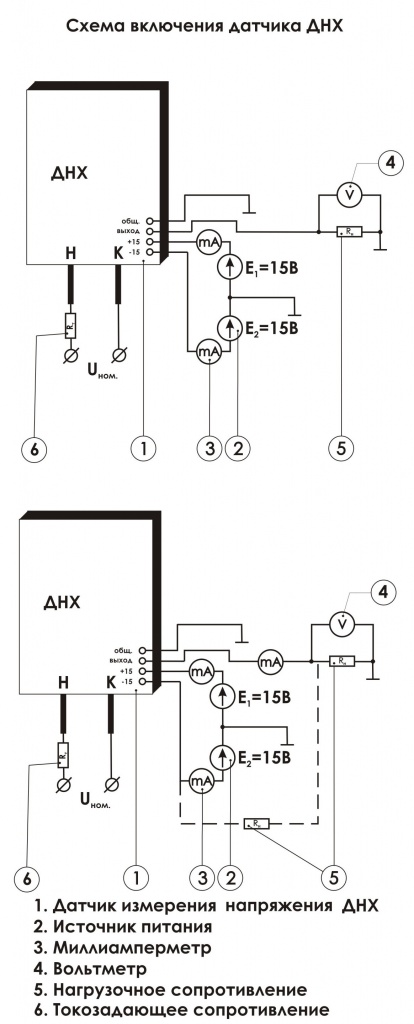

Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
ДАТЧИК ТОКА ДНХ-01
ОПИСАНИЕ:
-
датчик измерения постоянного и переменного тока;
-
гальваническая развязка;
-
диапазон измеряемых напряжений: 60, 100, 200, 300, 500 В
Датчики (преобразователи измерительные) ДНХ-01 предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.
- гальваническая развязка силовых цепей и цепей контроля;
- крепление на DIN-рейку;
- минимальные габариты
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
60; 100; 200; 300; 500 |
| Входной номинальный ток, Iном, |
мА |
10 |
| Выходной сигнал датчика |
мА |
40* |
| Основная приведенная погрешность, не более |
% |
1 |
| Нелинейность выходной характеристики, не более |
% |
0,1 |
| Начальный выходной ток при нулевом измеряемом напряжении, |
мА |
0,2 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее |
кВ |
4 |
| Напряжение питания |
В |
±15 |
| Ток потребления по цепи питания, не более |
мА |
50 |
| Габаритные размеры |
мм |
95х54х65 |
| Масса |
г |
210 |
| * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS | ||

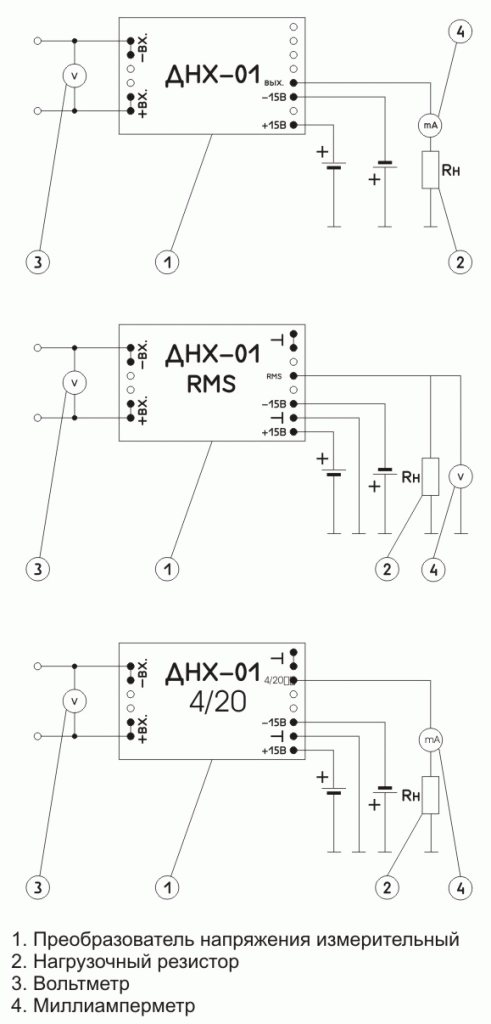

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДНХ Вы можете здесь.
