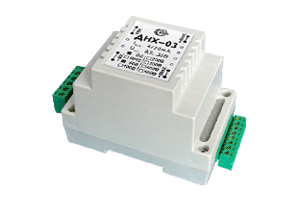

Датчики напряжения ДНХ-03 DC, ДНХ-03 RMS
-
широкий температурный диапазон;
-
гальваническая развязка;
-
диапазон измеряемых напряжений: 60, 100, 200, 300, 500 В
Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
Преобразователь преобразует входное постоянное, импульсное напряжение положительной полярности в стандартное (мгновенное) значение токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Датчики монтируются на DIN-рейку.
- гальваническая развязка силовых цепей и цепей контроля;
- крепление на DIN-рейку;
- минимальные габариты
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
60; 100; 200; 300; 500 |
| Диапазон рабочих температур |
°С |
0(-40)...+70 |
| Выходной сигнал датчика |
мА |
4-20* |
| Основная приведенная погрешность, не более |
% |
1,5 |
| Напряжение питания |
В |
+9...+36 |
| Полоса пропускания |
Гц |
0...1000 |
| Масса |
г |
210 |
| Габаритные размеры |
мм |
95х54х65 |
| *пропорционально мгновенному значению вход. сигнала | ||

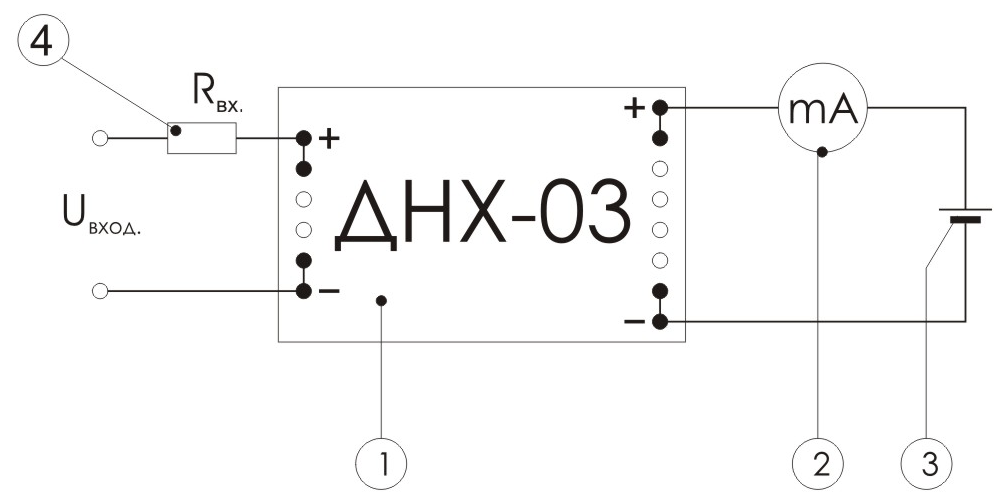

Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДНХ-03 DC, ДНХ-03 RMS Вы можете здесь.
