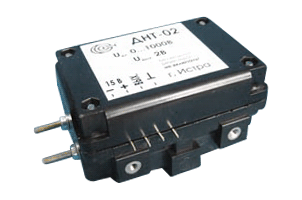

Датчики напряжения ДНТ-02
-
широкий температурный диапазон;
-
гальваническая развязка;
-
диапазон измеряемых напряжений: 0...1000 В
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
0...1000 |
| Допустимая перегрузка по измеряемому напряжению, разы |
1,5 |
|
| Входной номинальный ток, Iном |
Ом |
1 |
| Диапазон рабочих температур |
°С |
-10(-60*)...+80 |
| АЧХ в пределах 2%, не более |
кГц |
20 - 5000 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее |
кВ |
3 |
| Нелинейность выходной характеристики, не более |
% |
0,2 |
| Напряжение питания |
В |
±8...±15 |
| Минимальное сопротивление нагрузки |
кОм |
4 |
| Габаритные размеры |
мм |
73,5х52,5х39 |
| Номинальный выходной сигнал** |
В(мА) |
+2 |
| Ток потребления по цепи питания |
мА |
5 |
| Максимальное выходное напряжение |
В |
- |
| Масса |
г |
100 |
| *возможно увеличение диапазона рабочих температур | ||
| ** - возможно изготовление датчиков с другим номиналом выходного сигнала | ||
Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДНТ-02 Вы можете здесь.
