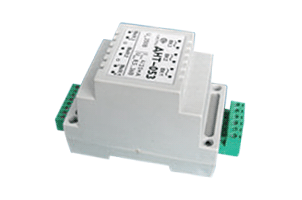

Датчик напряжения ДНТ-053
-
для работы в трехфазных цепях
-
содержит три независимых, гальванически изолированных канала, каждый из которых идентичен схеме датчика ДНТ-051
-
Монтируются ДНТ на DIN-рейку.
-
Питание преобразователей осуществляется по токовой петле 4/20 мА
Датчики (преобразователи измерительные) ДНТ-053 предназначены для преобразования напряжения переменного тока в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
ДНТ-053 - для работы в трехфазных цепях и содержит три независимых, гальванически изолированных канала, каждый из которых идентичен схеме датчика ДНТ-051. Питание преобразователей осуществляется по токовой петле 4/20 мА. Монтируются ДНТ на DIN-рейку.
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на DIN-рейку;
- минимальные габариты и масса;
- питание по токовой петле
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых напряжений |
В |
0...250 (трехфазное) |
| Допустимая перегрузка по измеряемому напряжению, разы |
1,3 |
|
| Входной номинальный ток, Iном |
мА |
1 |
| Диапазон рабочих температур |
°С |
0(-40)...+70 |
| АЧХ в пределах 1%, не более |
кГц |
0,02...10 |
| Основная погрешность измерения для частоты 50 Гц не более |
% |
0,5 |
| Нелинейность выходной характеристики, не более |
% |
0,3 |
| Номинальный выходной ток |
мА |
4/20 |
| Максимальный выходной ток |
мА |
25 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее |
кВ |
1 |
| Напряжение питания |
В |
9...36 |
| Габаритные размеры |
мм |
95х54х65 |
| Масса |
г |
210 |

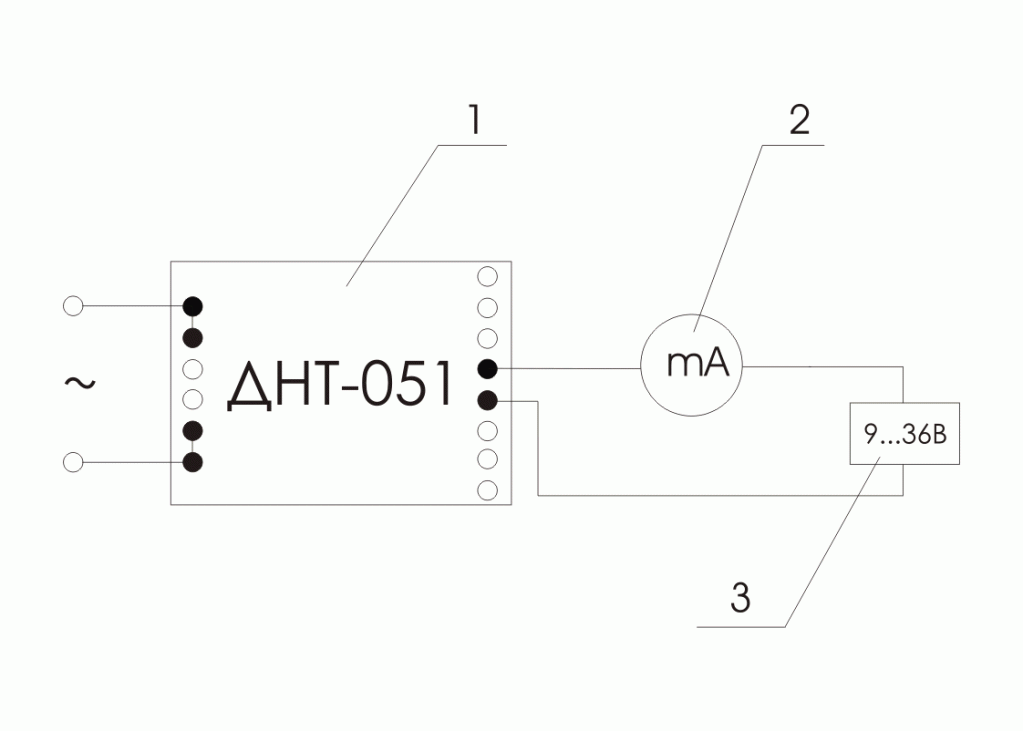

Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДНТ-053 Вы можете здесь.
