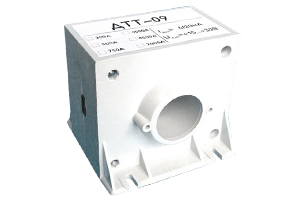

Датчик тока ДТТ-09
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 40 мм;
-
гальваническая развязка.
Датчики ДТТ-09 предназначены для измерения только переменного тока в широком диапазоне от 0 до 2000 Ампер.
Датчик ДТТ-09 измеряет переменный ток и преобразует его в стандартный токовый сигнал 4-20 миллиампер или 0-20 миллиампер.
- гальваническая развязка;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- однополярное питание.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...300 |
| Диапазон измеряемых токов |
А |
0...500 |
| Диапазон измеряемых токов |
А |
0...750 |
| Диапазон измеряемых токов |
А |
0...1000 |
| Диапазон измеряемых токов |
А |
0...1500 |
| Диапазон измеряемых токов |
А |
0...2000 |
| Номинальный выходной сигнал |
В(мА) |
(4/20) |
| Основная приведенная погрешность для частоты 50 Гц, не более |
% |
0,5 |
| Полоса пропускания |
Гц |
20-5000 |
| Диапазон рабочих температур |
°С |
- 40…+80 |
| Источник питания |
В |
+15...+30 |
| Диаметр отверстия под токовую шину |
мм |
40 |
| Габаритные размеры |
мм |
120х110х106 |
| Масса |
г |
700 |

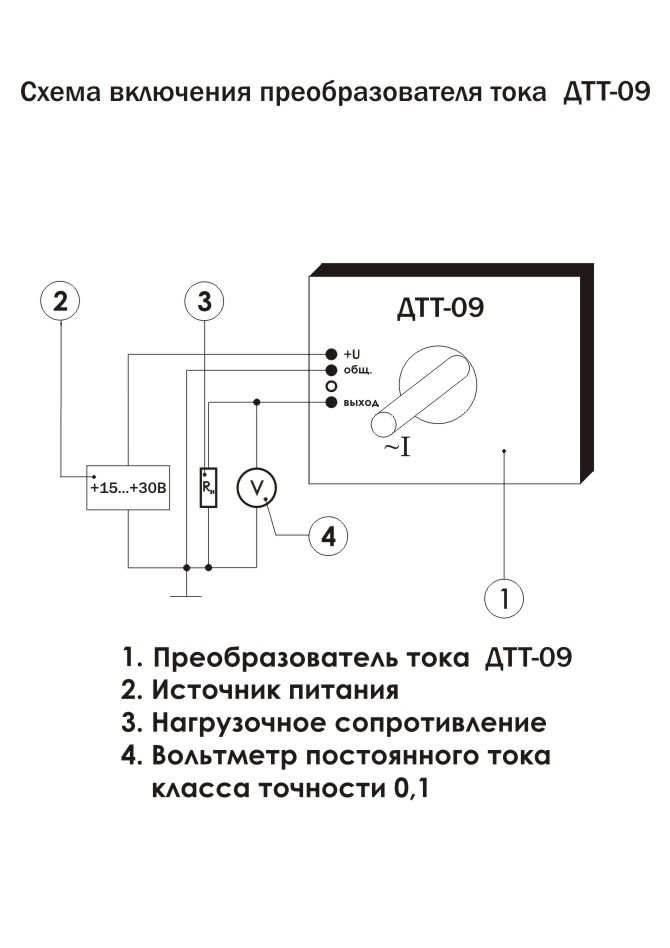

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТТ-09 Вы можете здесь.
