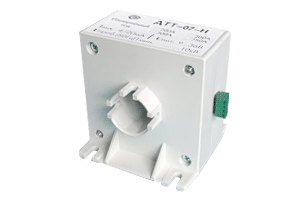

Датчики тока ДТТ-07-Н
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 30 мм;
-
гальваническая развязка.
ДТТ-07-Н - аналог датчика ДТТ-06-Н. Преобразует входной сигнал в виде переменного тока в стандартный токовый сигнал на выходе (4-20 мА). Диапазон измерений - до 750 Ампер.
- гальваническая развязка;
- минимальные габариты и масса;
- однополярное питание или по токовой петле;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- широкий частотный диапазон;
- однополярное питание или по токовой петле.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...300 |
| Диапазон измеряемых токов |
А |
0...500 |
| Диапазон измеряемых токов |
А |
0...750 |
| Номинальный выходной сигнал |
В(мА) |
(4/20) |
| Основная приведенная погрешность для частоты 50 Гц, не более |
% |
0,5 |
| Диапазон рабочих температур |
°С |
- 40 … +80 |
| Источник питания |
В |
+9...+36 |
| Полоса пропускания |
Гц |
20 - 5000 |
| Диаметр отверстия под токовую шину |
мм |
30 |
| Габаритные размеры |
мм |
100х95х102 |
| Масса |
г |
330 |
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТТ-07-Н Вы можете здесь.
