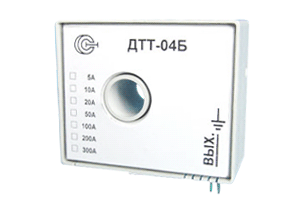

Датчики измерения переменного тока ДТТ-04Б (Номинальный ток 5, 10, 20, 50, 100, 200, 300А)
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 12 мм;
-
гальваническая развязка.
Датчики (измерительные преобразователи) ДТТ-04Б предназначены для измерения переменных токов без разрыва цепи
ДТТ-04Б - аналог датчика ДТТ-04АМ, выполненный в другом корпусе, позволяет расширить диапазон измеряемых токов до 300 Ампер, сохраняя все преимущества датчика ДТТ-04АМ. Преобразует измеряемый переменный ток в выходной сигнал в виде переменного напряжения
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...1 |
| Диапазон измеряемых токов |
А |
0...5 |
| Диапазон измеряемых токов |
А |
0...10 |
| Диапазон измеряемых токов |
А |
0...20 |
| Диапазон измеряемых токов |
А |
0...50 |
| Диапазон измеряемых токов |
А |
0...100 |
| Диапазон измеряемых токов |
А |
0...200 |
| Диапазон измеряемых токов |
А |
0...300 |
| Номинальный выходной сигнал |
В(мА) |
~ 2 |
| Основная приведенная погрешность для частоты 50 Гц, не более |
% |
0,5 |
| Нелинейность выходной характеристики, не более |
% |
0,2 |
| Полоса пропускания |
Гц |
20-5000 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Ток потребления |
мА |
5 |
| Порог срабатывания |
мА |
10...1000 |
| Диапазон рабочих температур |
°С |
- 10(-40) … +80 |
| Диаметр отверстия под токовую шину |
мм |
12 |
| Габаритные размеры |
мм |
58х48х30 |
| Масса |
г |
100 |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТТ-04Б Вы можете здесь.
