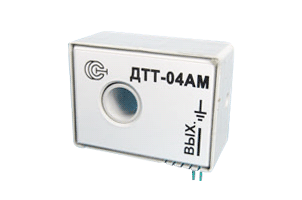

Датчики измерения переменного тока ДТТ-04АМ (1, 5, 10, 20, 50, 100А)
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 10 мм;
-
гальваническая развязка.
Датчики (измерительные преобразователи) ДТТ-04АМ предназначены для измерения переменных токов без разрыва цепи
ДТТ-04АМ - датчик измерения переменного тока с частотой 50 Гц. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, ... , от 0 до 100А. Отличается от других датчиков своего класса низкой ценой.
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...1 |
| Диапазон измеряемых токов |
А |
0...5 |
| Диапазон измеряемых токов |
А |
0...10 |
| Диапазон измеряемых токов |
А |
0...20 |
| Диапазон измеряемых токов |
А |
0...50 |
| Диапазон измеряемых токов |
А |
0...100 |
| Основная приведенная погрешность для частоты 50 Гц, не более |
% |
0,5 |
| Полоса пропускания |
Гц |
20-5000 |
| Диаметр отверстия под токовую шину |
мм |
10 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Нелинейность выходной характеристики, не более |
% |
0,2 |
| Диапазон рабочих температур |
°С |
- 10(-40) … +80 |
| Ток потребления |
мА |
5 |
| Порог срабатывания |
мА |
10...1000 |
| Номинальный выходной сигнал |
В(мА) |
~ 2 |
| Габаритные размеры |
мм |
44х33х22 |
| Масса |
г |
70 |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
