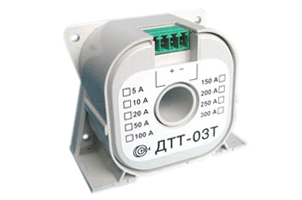

Датчик тока ДТТ-03-Т
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 14 мм;
-
гальваническая развязка;
-
усиленный корпус - транспортный вариант.
Датчики (измерительные преобразователи) ДТТ-03Т предназначены для измерения переменных токов без разрыва цепи
Датчик состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.
Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А.
Может крепиться на DIN-рейку при помощи промежуточной планки.
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием;
- стандартный токовый выход;
- возможность крепления на DIN-рейку.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...5 |
| Диапазон измеряемых токов |
А |
0...10 |
| Диапазон измеряемых токов |
А |
0...20 |
| Диапазон измеряемых токов |
А |
0...50 |
| Диапазон измеряемых токов |
А |
0...100 |
| Диапазон измеряемых токов |
А |
0...150 |
| Диапазон измеряемых токов |
А |
0...200 |
| Диапазон измеряемых токов |
А |
0...300 |
| Допустимая перегрузка по измеряемому току, разы |
А |
1,5 |
| Диапазон рабочих температур |
°С |
- 10(-40) … 80 |
| Основная приведенная погрешность, не более |
% |
0,5 |
| Нелинейность выходной характеристики, не более |
% |
0,2 |
| Полоса пропускания |
Гц |
20-5000 |
| Номинальный выходной сигнал |
В(мА) |
(4/20) |
| Ток потребления |
мА |
7/24 |
| Источник питания |
В |
+15 … + 30 |
| Диаметр отверстия под токовую шину |
мм |
14 |
| Габаритные размеры |
мм |
70х55х34 |
| Масса |
г |
100 |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

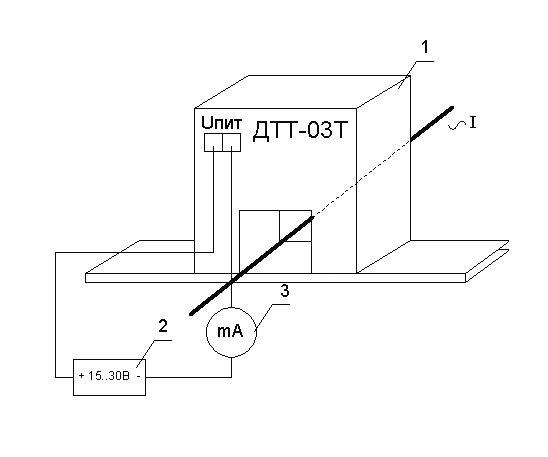

СХЕМА ВКЛЮЧЕНИЯ ДАТЧИКА ДТТ-03-Т (НОМИНАЛЬНЫЙ ТОК 5, 10, 20, 50 А)
Сделать заказ и запросить дополнительную информацию по ДТТ-03-Т Вы можете здесь.
