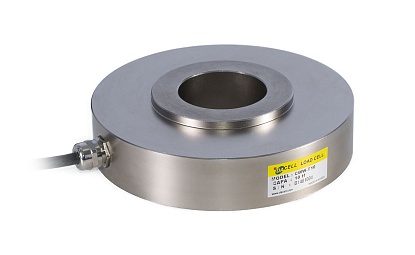

Датчик силы сжатия CWW
-
датчик силы сжатия с отверстием;
-
простота установки;
-
диапазон измерений от 50 кгс до 200 тс.
-
указывайте обозначение модели (диапазон измерений) в комментарии к заказу
-
цена тензодатчика зависит от диапазона измерений - см. на вкладке "доп. инфо"
Датчики силы сжатия CWW очень тонкие и легкие, что является их преимуществом, а также просты в установке благодаря наличию у них центрального отверстия. Разработаны для использования измерений в гражданском строительстве, при контроле нагрузок в туннельных опорах, давлению грунтов в опорных стенах и т.п.
Датчики СWW используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков СWW в составе измерительной системы осуществляется от модуля ZETSENSOR.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измерений |
500 кгс - 200 тс |
|
| Номинальный диапазон (н.д.) |
тс |
50, 100, 200, 500 кгс, 1, 2, 3, 5, 10, 20, 30, 50, 100, 150, 200 |
| Номинальный выходной сигнал (н.с.) |
мВ/В |
1,5 ± 0,4 % |
| Нелинейность (от н.с.) |
% |
1 |
| Гистерезис (от н.с.) |
% |
1 |
| Повторяемость (от н.с.) |
% |
0,5 |
| Баланс нуля (от н.с.) |
% |
± 2 |
| Температурный коэффициент для выходного сигнала (от н.д./10°С) |
% |
0,05 |
| Температурный дрейф баланса нуля (от н.с./10°С |
% |
0,1 |
| Компенсированный температурный диапазон |
°С |
-10 ...+60 |
| Рабочий температурный диапазон |
°С |
-20… +80 |
| Входное сопротивление |
Ом |
700 ± 10 |
| Выходное сопротивление |
Ом |
700 ± 2 |
| Сопротивление изоляции |
МОм |
2000 |
| Допустимая перезагрузка (от н.д.) |
% |
150 |
| Рекомендованное питание |
В |
10 (постоянный ток) |
| Кабель |
диаметр 7 мм, 4 жилы, 5 м |
|
| Класс защиты |
IP 67 |
|
Тензодатчики подключаются к тензостанции ZET 017‑T8 напрямую. Схема подключения.
Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.
Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.
ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВПри распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:
- ZET 7010 - для статических измерений, передача данных по интерфейсу RS-485
- ZET 7110 - для статических измерений, передача данных по интерфейсу RS-485
- ZET 7111 - для динамических измерений, передача данных по интерфейсу CAN
Тензодатчик + измерительный модуль = цифровой датчик.
Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus. Варианты подключения цифровых датчиков к КП:
1. Тензодатчик — ZET 7010 — ZET 7070 (RS-485 ↔ USB) — ПК
2. Тензодатчик — ZET 7010 — ZET 7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
3. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY
4. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
5. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7177 (CAN → GSM) — ПК + ZETKEY
6. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY
7. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
Сделать заказ и запросить дополнительную информацию по CWW Вы можете здесь.
