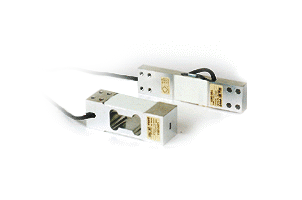

Датчики силы CB2, CB4, CB5, CB6
-
высокая точность измерений;
-
невысокая стоимость;
-
диапазон измерений от 6 - 500 кгс.
-
Класс защиты IP65
-
указывайте обозначение модели (диапазон измерений) в комментарии к заказу
-
цена тензодатчика зависит от диапазона измерений - см. на вкладке "доп. инфо"
Тензодатчики CB2, CB4, CB5, CB6 разрабатывались для электронных весов для коммерческого взвешивания с высокой точностью и низкой стоимостью. В сравнении с аналогичными, эти датчики обеспечивают малые перемещения. Благодаря стандартному выходному сигналу, они находят применение в различных измерительных задачах.
Тензорезисторные датчики балочного типа отличаются улучшенной линейностью и повторяемостью, обладают свойством нечувствительности к смещению линии действия силы, что позволяет применять их в электронных весах: платформенных, конвейерных, в дозаторах и т.д.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измерений |
6 кгс - 500 кгс |
|
| Номинальный выходной сигнал (н.с.) |
мВ/В |
1,5(2) ± 0,1% |
| Нелинейность (от н.с.) |
% |
0,02 |
| Гистерезис (от н.с.) |
% |
0,02 |
| Повторяемость (от н.с.) |
% |
0,02 |
| Ползучесть |
% |
0,03 |
| Баланс нуля (от н.с.) |
% |
± 5 |
| Входное сопротивление |
Ом |
420 ± 30 |
| Выходное сопротивление |
Ом |
350 ± 2 |
| Сопротивление изоляции |
МОм |
2000 |
| Температурный коэффициент для выходного сигнала (от н.д./10°С) |
% |
0,02 |
| Температурный дрейф баланса нуля (от н.с./10°С) |
% |
0,05 |
| Рабочий температурный диапазон |
°С |
-10… +50 |
| Допустимая перезагрузка (от н.д.) |
% |
150 |
| Рекомендованное питание |
В |
10 В |
| Кабель |
диаметр 7 мм, 4 жилы, 2 метра |
|
| Размер платформы |
мм |
СВ2: 400х600 |
| Вес |
г |
СВ2: 1500 |
| Класс защиты |
IP 65 |
|
Тензодатчики подключаются к тензостанции ZET 017‑T8 напрямую. Схема подключения.
Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.
Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.
ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВПри распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:
- ZET 7010 - для статических измерений, передача данных по интерфейсу RS-485
- ZET 7110 - для статических измерений, передача данных по интерфейсу RS-485
- ZET 7111 - для динамических измерений, передача данных по интерфейсу CAN
Тензодатчик + измерительный модуль = цифровой датчик.
Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus. Варианты подключения цифровых датчиков к КП:
1. Тензодатчик — ZET 7010 — ZET 7070 (RS-485 ↔ USB) — ПК
2. Тензодатчик — ZET 7010 — ZET 7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
3. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY
4. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
5. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7177 (CAN → GSM) — ПК + ZETKEY
6. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY
7. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
Сделать заказ и запросить дополнительную информацию по CB2, CB4, CB5, CB6 Вы можете здесь.
