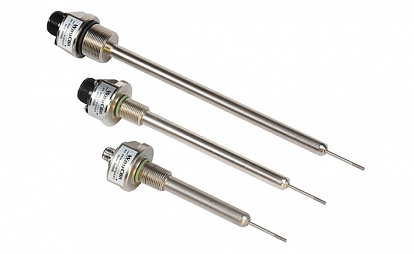

Датчик перемещения RM-HYD
-
Гидравлическая серия.
-
Диапазоны измерений 2...180 мм.
-
Линейность ±0,20% от полной шкалы.
-
Высокая ЭМС.

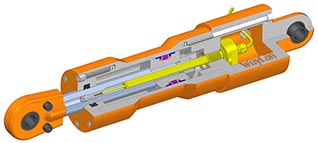

Датчики RM-HYD применяются в гидравлических цилиндрах с максимальной устойчивостью к давлению до 400 бар. Они особенно подходят для применения в суровых производственных условиях, где требуется высокая электромагнитная устойчивость. На работу датчика не влияют электрические или магнитные поля. Датчик позволяет осуществить соединение между гидравлическим цилиндром и управляющим устройством. Доступны версии на заказ с различными диапазонами измерений и типами фланцев.
| Диапазон (п.ш.) | Тип | Длина корпуса А | Линейность (стандартно) | Линейность (опционально) |
| мм | мм | % | % | |
| 0...2 | RM2-HYD | 48 | 0,30 | 0,2 |
| 0...5 | RM5-HYD | 54 | 0,30 | 0,2 |
| 0...10 | RM19-HYD | 64 | 0,30 | 0,2 |
| 0...25 | RM25-HYD-M | 94 | 0,30 | 0,2 |
| 0...25 | RM25-HYD | 137 | 0,30 | 0,2 |
| 0...50 | RM50-HYD-M | 144 | 0,30 | 0,2 |
| 0...50 | RM50-HYD | 207 | 0,30 | 0,2 |
| 0...100 | 220 | 0,80 | 0,2 | |
| 0...100 | RM100-HYD | 244 | 0,30 | 0,2 |
| 0...120 | RM120-HYD | 227 | 0,80 | 0,2 |
| 0...140 | RM140-HYD | 260 | 0,80 | 0,2 |
| 0...160 | RM160-HYD | 336 | 0,80 | 0,2 |
| 0...180 | RM180-HYD | 300 | 0,80 | 0,2 |
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измерений |
мм |
0-2...200 |
| Тип штока |
Подпружиненный шток (до диапазона 0...50 мм), свободный шток, направленный/ненаправленный шток толкателя |
|
| Точность |
% |
0,2...0,8 |
| Выходной сигнал |
0...20 мА, 4...20 мА |
|
| Класс защиты |
IP67 |
|
| Рабочая температура |
єС |
-40...+120 (опционально до +150) |
| Виброустойчивость DIN IEC68T2-6 |
10 g |
|
| Устойчивость к удару DIN IEC68T2-27 |
200 g / 2 мс |
|

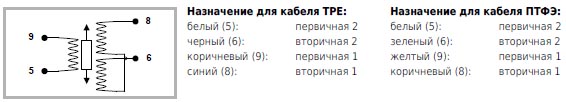

| Подключение |
4-х жильный кабель или разъём |
|
| Кабель из ТПЭ (стандарт) |
∅4,5 мм, 0,14 мм2, не галогеновый, подходит для кабельных цепей |
|
| ПТФЭ (опция H) |
∅3,6 мм, 0,24 мм2, макс. температура 205 °C |
|
| Длина кабеля стандартная |
м |
2 |
| Максимальная длина кабеля (между датчиком и блоком электроники) |
м |
100 |
Сделать заказ и запросить дополнительную информацию по RM-HYD Вы можете здесь.
