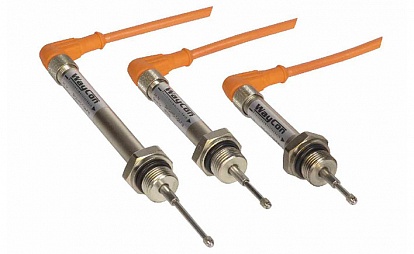

Датчик перемещения RM-HYD-F18
-
Гидравлическая серия.
-
Диапазоны измерений 2...200 мм.
-
Линейность ±0,20% от полной шкалы.
-
Степень защиты IP67, опционально IP68.
-
Обнаружение обрыва кабеля.
-
Высокая ЭМС.

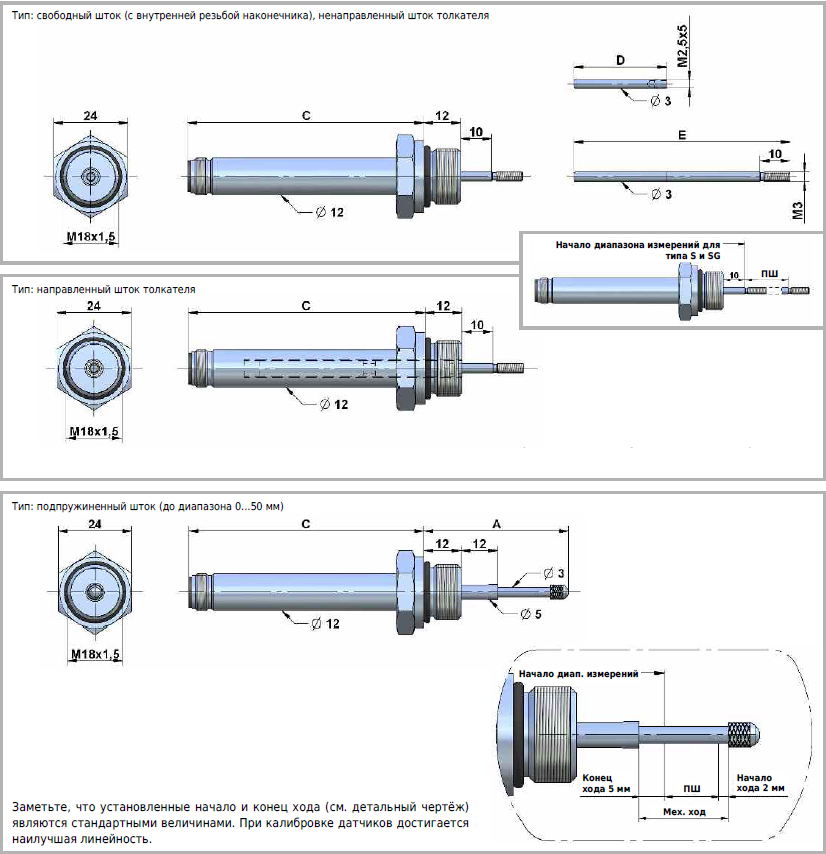

| Диапазон (п.ш.) | Длина корпуса В | Длина корпуса С | Максимальная длина А | Длина свободного штока D |
Длина штока толкателя Е |

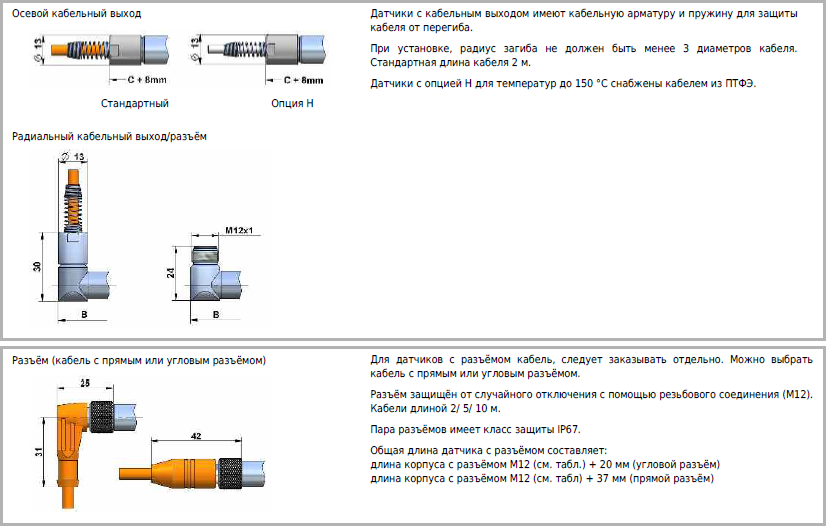

| Радиальный кабельные выход/разъём | Разъём М12 | Механика подпружиненного штока | |||
| мм | мм | мм | мм | мм | мм |
| 0...2 | 53 | 60 | 39 | 22 | 62 |
| 0...5 | 59 | 66 | 42 | 25 | 68 |
| 0...10 | 69 | 76 | 47 | 30 | 78 |
| 0...25 | 99 | 106 | 62 | 45 | 108 |
| 0...50 | 149 | 156 | 87 | 70 | 158 |
| 0...100 | 249 | 256 | - | 120 | 258 |
| 0...200 | 449 | 456 | - | 220 | 458 |
Пожалуйста, учтите, что нулевая точка и усиление может смещаться при больших расстояниях между датчиком и электроникой. Поэтому сначала нужно установить датчик на требуемом расстоянии от электроники и только после этого регулируйте нулевую точку и усиление.
1. Шток полностью задвинут — регулировка смещения. Переместите шток датчика к нулевой точке измерительного диапазона и установите потенциометр смещения на 4 мА / 0 В для выходного сигнала.
2. Шток полностью выдвинут — регулировка усиления. Переместите шток датчика в конец измерительного диапазона (шток толкателя выдвинут) и установите потенциометр усиления на 20 мА / 10 В / 5 В для выходного сигнала.
3. Отрегулируйте смещение (только для выхода 4...20 мА). Установите смещение потенциометра на 20 мА (+4 мА) для выходного сигнала.
Инверсия сигнала: если требуется инвертированный выходной сигнал (20...4 мА/ 10...0 В/ 5...0 В), поменяйте местами контакты 6 и 8 (вторичная обмотка) на внешней электронике.
ВЫХОД ПЕРЕМЕННОГО ТОКА
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измерений |
мм |
0-2...200 |
| Тип штока |
Подпружиненный шток (до диапазона 0...50 мм), свободный шток, направленный/ненаправленный шток толкателя |
|
| Точность |
% |
0,3 (0,2 - опция) |
| Выходной сигнал |
0...20 мА, 4...20 мА |
|
| Питание |
24 В (12...36 В DC), |
|
| Входной ток |
мА |
65 |
| Класс защиты |
IP67, опционально IP68 |
|
| Класс защиты места присоединительного фланца |
IP68 / 150 бар |
|
| Рабочая температура |
єС |
-40...+120 (опционально до +150) |
| Установка |
Фланец с присоединительной резьбой M18 |
|
| Корпус |
Никелированная сталь |
|
| Подключение |
Кабельный выход или разъём M12 со стяжной гайкой |
|
| Кабель из ТПЭ (стандарт) |
∅4,5 мм, 0,14 мм2, не галогеновый, подходит для кабельных цепей |
|
| ПТФЭ (опция H) |
∅3,6 мм, 0,24 мм2, макс. температура 205 °C |
|
| Длина кабеля стандартная |
м |
2 |
| Максимальная длина кабеля (между датчиком и блоком электроники) |
м |
100 |
