Термопара ТХА-2, ТХК-2
-
для измерения температуры газообразных и жидких, химически неагрессивных сред
-
№ в реестре СИ РФ 15421-06
-
продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120
Термопары ТХА-2 и ТХК-2 предназначены для измерения температуры газообразных и жидких, химически неагрессивных сред. № в реестре СИ РФ 15421-06.
Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-2 И ТХК-2| Тип и вид исполнения | Материал | Степень защиты от пыли и влаги | Диапазон измеряемых температур, °С | Показатель тепловой инерции, сек | Условное давление, МПа | |
| Защитная арматура | Головка | |||||
| ТХА-2-11 | 12Х18Н10Т | металл | IP65 | -40...800 | 180 | 6,3 |
| ТХК-2-11 | -40...600 | |||||
| ТХА-2-12 | 15Х25Т | -40...1000 | ||||
| ТХА-2-21 | 12Х18Н10Т | металл | IP65 | -40...800 | 180 | 0,25 |
| ТХК-2-21 | -40...600 | |||||
| ТХА-2-22 | 15Х25Т | -40...1000 | ||||
| ТХА-2-31 | 12Х18Н10Т | металл | IP65 | -40...800 | 180 | 0,25 |
| ТХК-2-31 | -40...600 | |||||
| ТХА-2-32 | 15Х25Т | -40...1000 | ||||
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТХА-1-3 ТВ).
Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
| Тип термопары | НСХ | Материал термоэлектродов | |
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):
| Тип термопары | Класс | Диапазон температур, °С |
Предел допускаемого отклонения от НСХ, °С |
| ТХА | 1 | от -40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от -40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от -40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С
ОПИСАНИЕПреобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).
Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.
Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.
В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

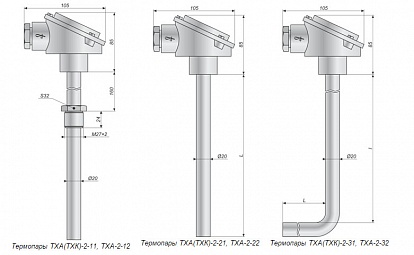

| Тип и вид исполнения | Рабочий спай | Класс допуска | Монтажная длина L, мм | |
| Количество | Изоляция | |||
| ТХА-2-11 | 1 | И | 1, 2 | 200, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ТХК-2-11 | 2 | |||
| ТХК-2-12 | 1, 2 | |||
| ТХА-2-21 | 1 | И | 1, 2 | 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| ТХК-2-21 | 2 | |||
| ТХК-2-22 | 1, 2 | |||
| ТХА-2-31 | 1 | И | 1, 2 |
500, 630, 800, 1000, 1600, 2000, 2500 L1, мм: 400, 800, 1250 |
| ТХК-2-31 | 2 | |||
| ТХК-2-32 | 1, 2 | |||
В качестве материала защитной арматуры могут быть использованы отечественные и зарубежные аналоги. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

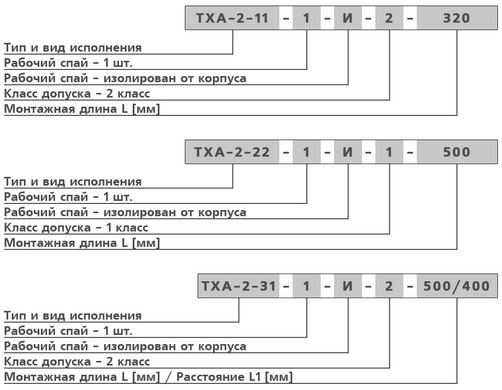

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫПри заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
Сделать заказ и запросить дополнительную информацию по ТХА-2, ТХК-2 Вы можете здесь.
