Термопара ТХА-4, ТХК-4
-
для измерения температуры при переработке пластических масс и резиновых смесей, жидких, газообразных и твердых тел
-
продаются в составе цифровых датчиков температуры ZET 7020 и ZET 7120
Термопары ТХА-4 и ТХК-4 предназначены для измерения температуры при переработке пластических масс и резиновых смесей, жидких, газообразных и твёрдых тел.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ| Тип и вид исполнения | Материал защитной арматуры | Степень защиты от пыли и влаги | Диапазон измеряемых температур, °С | Показатель тепловой инерции, сек | Условное давление, МПа |
| ТХА-4-1 | 12X18H10T | IP40 | -40...600 |
30 (для И) 5 (для Н) |
0,25 |
| ТХК-4-1 | -40...400 | ||||
| ТХА-4-2 | 12X18H10T | IP40 | -40...600 |
30 (для И) 5 (для Н) |
0,25 |
| ТХК-4-2 | -40...400 |
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
| Тип термопары | НСХ | Материал термоэлектродов | |
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):
| Тип термопары | Класс | Диапазон температур, °С |
Предел допускаемого отклонения от НСХ, °С |
| ТХА | 1 | от -40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от -40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от -40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С
ОПИСАНИЕПреобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).
По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

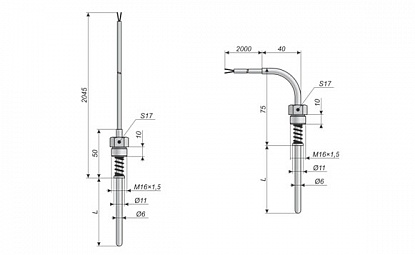

| Тип и вид исполнения | Рабочий спай | Класс допуска | Монтажная длина L, мм | |
| Количество | Изоляция | |||
| ТХА-4-1 | 1 | И (для L от 32 мм), Н | 1, 2 | 10, 32, 60, 100, 120, 160, 200, 250, 320 |
| ТХК-4-1 | 2 | |||
| ТХА-4-2 | 1 | И (для L от 32 мм), Н | 1, 2 | 10, 32, 60, 100, 120, 160, 200, 250, 320 |
| ТХК-4-2 | 2 | |||
Удлинительный кабель – СФКЭ-ХК, ХА или аналогичный, t раб. до 250°С.

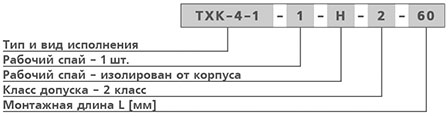

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫПри заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
