Термопара ТХА-12, ТХК-12
-
для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру
-
№ в реестре СИ РФ 17465-09
-
продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120
Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру. Конструкция разборная. № в реестре СИ РФ 17465-09.
Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-12 И ТХК-12| Тип и вид исполнения | Материал | Степень защиты от пыли и влаги | Диапазон измеряемых температур, °С | Показатель тепловой инерции, сек | Условное давление, МПа | |
| Защитная арматура | Головка | |||||
| ТХА-12-1 | 12Х18Н10Т | металл | IP65 | -40...800 |
40 (для И) 20 (для Н) |
0,4 |
| ТХК-12-1 | -40...600 | |||||
| ТХА-12-2 | 12Х18Н10Т | металл | IP65 | -40...800 |
40 (для И) 20 (для Н) |
6,3 |
| ТХК-12-2 | -40...600 | |||||
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
| Тип термопары | НСХ | Материал термоэлектродов | |
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):
| Тип термопары | Класс | Диапазон температур, °С |
Предел допускаемого отклонения от НСХ, °С |
| ТХА | 1 | от -40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от -40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от -40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С

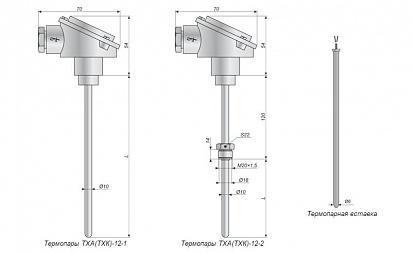

ОПИСАНИЕПреобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).
Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.
Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.
В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
| Тип и вид исполнения | Рабочий спай | Класс допуска | Монтажная длина L, мм | |
| Количество | Изоляция | |||
| ТХА-12-1 | 1, 2 | И, Н | 1, 2 |
320, 400, 500, 630, 800, 1000 (для И) 200, 250, 320, 400, 500, 630, 800, 1000 (Н) |
| ТХК-12-1 | 2 | |||
| ТХА-12-2 | 1, 2 | И, Н | 1, 2 | 160, 200, 250, 320, 400, 500, 630, 800, 1000 |
| ТХК-12-2 | 2 | |||

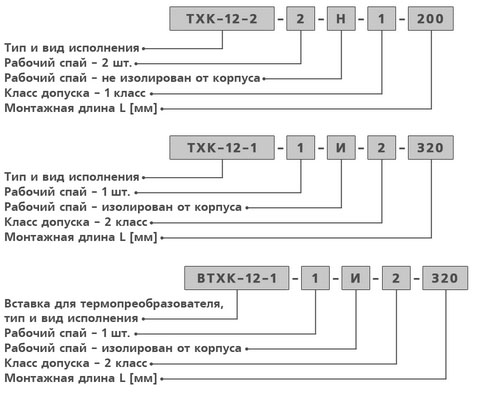

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
Сделать заказ и запросить дополнительную информацию по ТХА-12, ТХК-12 Вы можете здесь.
