Термопара ТХА-13
-
для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру
-
№ в реестре СИ РФ 17465-09
-
продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120
Термопары ТХА-13 предназначены для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру.
Преобразователи термоэлектрические (термопары) ТХА-13 занесены в реестр средств измерения под № 17465-09.
Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-13| Тип и вид исполнения | ТХА-13 |
| Материал защитной арматуры | 12Х18Н10Т |
| Степень защиты от пыли и влаги | IP65 (с удлинительным кабелем КТМС) |
| IP40 (с удлинительным кабелем СФКЭ и кабелем в минеральной оплетке) | |
| Диапазон измеряемых температур | -40...800 °С |
| Показатель тепловой инерции | 20 с (для И) |
| 4 с (для Н) | |
| Условное давление | 6,3 МПа |
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
| Тип термопары | НСХ | Материал термоэлектродов | |
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):
| Тип термопары | Класс | Диапазон температур, °С |
Предел допускаемого отклонения от НСХ, °С |
| ТХА | 1 | от -40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от -40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от -40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С
ОПИСАНИЕПреобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
| Тип и вид исполнения | ТХА-13 |
| Количество рабочих спаев | 1 |
| Изоляция рабочего спая | И, Н |
| Класс допускаф | 1, 2 |

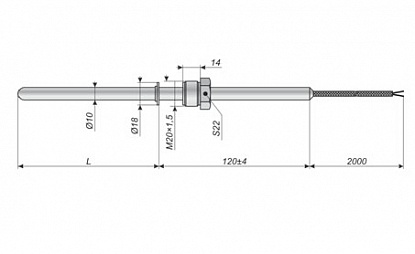

| Монтажная длина | 120, 160, 200, 250, 320 |
По согласованию с Заказчиком длина монтажной части термопреобразователя и удлинительного кабеля (провода) может быть изменена. Диаметр монтажной части термопреобразователя может быть равным 6, 8, 10 мм.

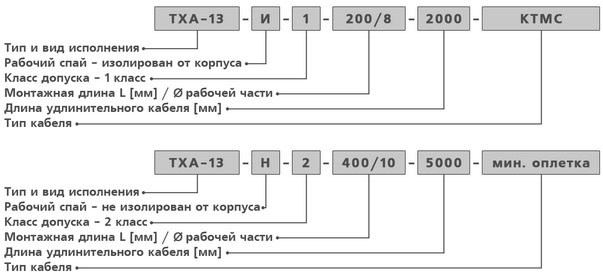

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫПри заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
Сделать заказ и запросить дополнительную информацию по ТХА-13 Вы можете здесь.
