Термопара ТТПП-53-1, ТТПР-53-1
-
для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.
-
№ в реестре СИ РФ 23913-02
-
продаются в составе цифровых датчиков температуры ZET 7020 и ZET 7120
Термопары ТТПП-53-1 и ТТПР‑53-1 предназначены для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру. Термопары ТТПП-53-1 и ТТПР‑53-1 применяются в составе интеллектуальных датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.
Преобразователи термоэлектрические (термопары) ТТПП-53-1 и ТТПР‑53-1 внесены в реестр СИ РФ под № 23913-02.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ| Тип и вид исполнения | ТТПП-53-11 | ТТПР-53-11 |
| Материал защитной арматуры | 1,2-х канальный корунд | |
| Материал головки | — | |
| Степень защиты от пыли и влаги | IP00 | |
| Диапазон измеряемых температур | 0...1300(1600) °С | 600...1700 °С |
| Показатель тепловой инерции | 1 с | |
| Условное давление | 0,4 МПа | |
Средний срок службы – 2 года при номинальной температуре применения (при изменении температуры от 1100 до 1700 °С срок службы составляет не более 1000 часов).
Обозначение НСХ
| Тип термопары | Обозначение НСХ |
| ТТПП - термопара ПП (платинородий 10 - платина) | S |
| ТТПП - термопара ПП (платинородий 13 - платина) | R |
| ТТПР - термопара ПР (платинородий 30 - платинородий 6) | B |
Допускаемые отклонения от НСХ
| Обозначение НСХ | Класс допуска |
Рабочий диапазон температур, °С |
Пределы допускаемых отклонений от НСХ, °С |
| ПП (S) | 1 | 0...1100 | ± 1,0 |
| ПП (R) | 2 | 1100...1300 | ± 1,0 +0,003(t-1100) |
| 0...600 | ± 1,5 | ||
| 600...1300 | 0,0025•t | ||
| ПР (В) | 2 | 600...1700 | ± 0,0025•t |
| 3 | 600...800 | ± 4,0 | |
| 800...1700 | ± 0,0050•t |
Диаметр термоэлектродов
| Тип термопары | Диаметр термоэлектродов, мм |
| ТТПП |
0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-) 0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-) |
| ТТПР | 0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-) |

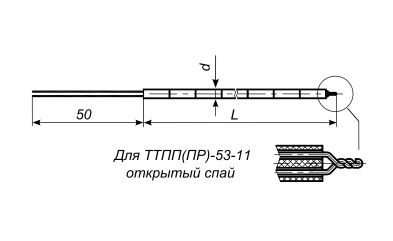

| Тип и вид исполнения | ТТПП-53-11 | ТТПР-53-11 |
| Количество рабочих спаев | 1 | |
| Изоляция рабочего спая | О (открытый спай) | |
| Класс допуска | 1, 2 | 2, 3 |
| Монтажная длина L, мм | 320, 400, 500, 630, 800, 1000, 2500, 3150 | |
| Диаметр керамической части d, мм | 2,5; 4 | |
По согласованию с Заказчиком монтажная длина может быть изменена.

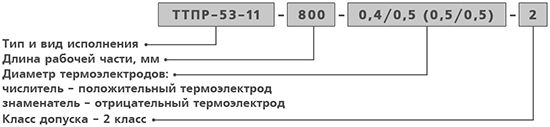

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫПри заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
Сделать заказ и запросить дополнительную информацию по ТТПП-53-1, ТТПР-53-1 Вы можете здесь.
