Термометры технические ТПТ-1, ТМТ-1

ОПИСАНИЕ:

Применяются в составе термодатчиков ZET 7021 и ZET 7121 для измерения температуры жидких, газообразных, твердых и сыпучих сред.

Термометры из платины технические ТПТ-1 и термометры из меди технические ТМТ-1 предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру в различных отраслях промышленности..

Применяются в составе интеллектуальных датчиков температуры ZET 7021 TermoTR-485 и ZET7121 TermoTR-CAN.

Параметр	Ед. измерения	Значение

Диапазон температур	°С	-196...+500*
*Диапазон зависит от типа и вида исполнения. Более подробно см. ниже

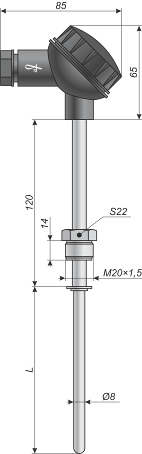

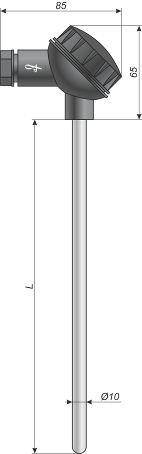

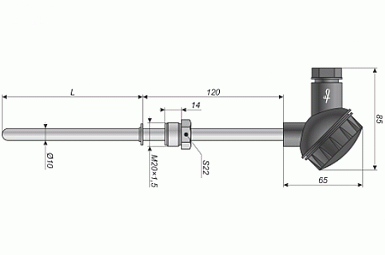

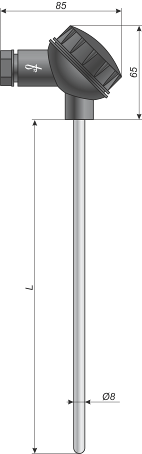

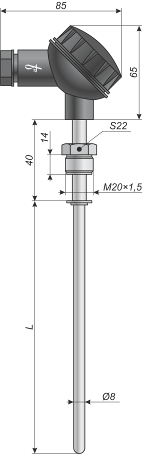

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

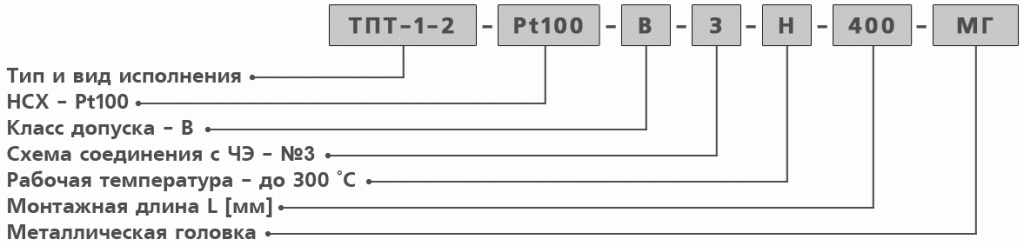

При заказе термопреобразователя сопротивления необходимо указать: тип и вид исполнения, НСХ, класс допуска и монтажную длину датчика. Например:

Термометры из платины технические ТПТ-1, Термометры из меди технические ТМТ-1

ТПТ-1-1, ТМТ-1-1

ТПТ-1-2, ТМТ-1-2

ТПТ-1-3, ТМТ-1-3

ТПТ-1-4, ТМТ-1-4

ТПТ-1-5, ТМТ-1-5

ОСОБЕННОСТИ

№ в реестре СИ РФ:

Термометры из платины технические ТПТ-1 - №46155-10
Термометры из меди технические ТМТ-1 - №15422-06

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

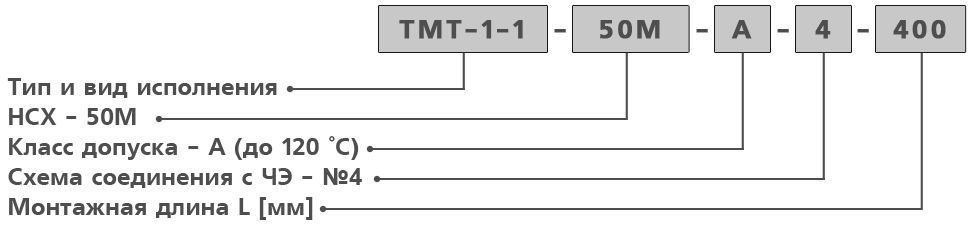

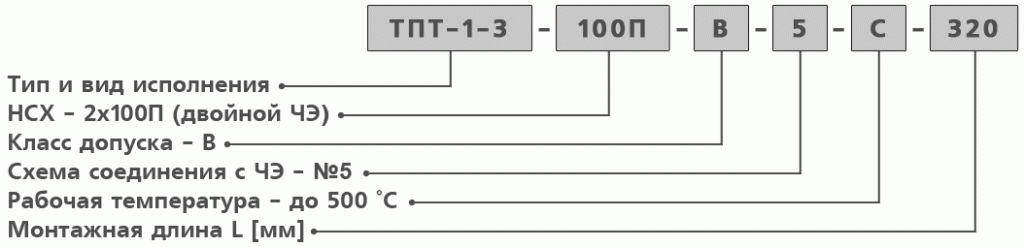

При заказе термопреобразователи сопротивления в комментариях необходимо указать: тип и вид исполнения, НСХ, класс допуска, схему соединения, тип и длину подводящего кабеля. Например:

Обозначение при заказе термосопротивлений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-1 И ТМТ-1

Тип и вид исполнения	Материал		Степень защиты от пыли и влаги	Время термической реакции, с	Условное давление, МПа
	Защитная арматура	Головка
ТПТ-1-1	12Х18Н10Т	полиамид, металл	IP65	30	6,3
ТМТ-1-1
ТПТ-1-2	12Х18Н10Т	полиамид, металл	IP65	30	0,4
ТМТ-1-2
ТПТ-1-3	12Х18Н10Т	полиамид, металл	IP65	15	6,3
ТМТ-1-3
ТПТ-1-4	12Х18Н10Т	полиамид, металл	IP65	15 10 (для защитной арматуры Ø6 мм)	6,3
ТМТ-1-4
ТПТ-1-5	12Х18Н10Т	полиамид, металл	IP65	15	0,4
ТМТ-1-5

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-1

Тип и вид исполнения	НСХ	Класс	Диапазон температур, °С	Схема соединения, №	Диаметр монтажной части d, мм	Длина монтажной части L, мм
ТПТ-1-1	50П, 100П, 500П, 1000П	АА	-50...250	3	10	100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
		А	-100...450 (С) -100...300 (Н)	3
		В, С	-196...500 (С) -196...300 (Н)	2, 3
	Pt100, Pt500, Pt1000	АА	0,,,150	3
		А	-50...300	3
		В, С	-50...300	2, 3
ТПТ-1-2	50П, 100П, 500П, 1000П	АА	-50...250	3	10	200, 250, 320, 500, 630, 800, 1000, 1250, 1600, 2000
		А	-100...450 (С) -100...300 (Н)	3
		В, С	-196...500 (С) -196...300 (Н)	2, 3
	Pt100, Pt500, Pt1000	АА	0,,,150	3
		А	-50...300	3
		В, С	-50...300	2, 3
ТПТ-1-3	50П, 100П, 500П, 1000П	АА	-50...250	3	6 8 8/10**	60, 80 60, 80, 100, 120, 160, 200, 250, 320, 400 80, 100, 120, 160, 200, 250, 320, 400
		А	-100...450 (С) -100...300 (Н)	3
		В, С	-196...500 (С) -196...300 (Н)	2, 3
	Pt100, Pt500, Pt1000	АА	0,,,150	3
		А	-50...300	3
		В, С	-50...300	2, 3
ТПТ-1-4	50П, 100П, 500П, 1000П	АА	-50...250	3	6, 8	60, 80, 100, 120, 160, 200, 250, 320, 400
		А	-100...450 (С) -100...300 (Н)	3
		В, С	-196...500 (С) -196...300 (Н)	2, 3
	Pt100, Pt500, Pt1000	АА	0,,,150	3
		А	-50...300	3
		В, С	-50...300	2, 3
ТПТ-1-5	50П, 100П, 500П, 1000П	АА	-50...250	3	8	200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
		А	-100...450 (С) -100...300 (Н)	3
		В, С	-196...500 (С) -196...300 (Н)	2, 3
	Pt100, Pt500, Pt1000	АА	0,,,150	3
		А	-50...300	3
		В, С	-50...300	2, 3
* - для термометров с НСХ 500П, 1000П длина монтажной части не менее 100 мм; ** - расстояние до головки L1=120 мм (в остальных случаях L1=70 мм).

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-1:

Тип и вид исполнения	НСХ	Класс	Диапазон температур, °С	Схема соединения, №	Диаметр монтажной части d, мм	Длина монтажной части L, мм
ТМТ-1-1	50М, 100М	А	-50...120	3	10	100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
		В, С	-50...200	2, 3
ТМТ-1-2	50М, 100М	А	-50...120	3	10	200, 250, 320, 500, 630, 800, 1000, 1250, 1600, 2000
		В, С	-50...200	2, 3
ТМТ-1-3	50М, 100М	А	-50...120	3	6 8	60, 80, 100 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
		В, С	-50...200	2, 3
ТМТ-1-4	50М, 100М	А	-50...120	3	6, 8	60, 80, 100, 120, 160, 200, 250, 320, 400
		В, С	-50...200	2, 3

Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2х500П, 2хPt100, 2xPt500 и 2х50М, 2х100М со схемой соединения №5.
Масса термометров от 0,13 до 1,33 кг в зависимости от длины монтажной части.
Минимальная глубина погружения термометров: - не менее длины монтажной части при ее длине до 120 мм, - 120 мм для остальных длин монтажной части.
Длина монтажной части термометров может быть по согласованию иной, но не менее 100 мм для НСХ 500П, 1000П и не менее минимальной монтажной длины конкретного типа термометров для остальных НСХ.
Термометры могут поставляться с металлическими головками.
Возможно изготовление термометров НСХ Pt100, Pt500 с проволочными ЧЭ с диапазоном измеряемых температур, соответствующему данному типу ЧЭ.

Сделать заказ и запросить дополнительную информацию по ТПТ-1, ТМТ-1 Вы можете здесь.
