Термометры технические ТПТ-12, ТМТ-12
ОПИСАНИЕ:
-
Применяются в составе термодатчиков ZET 7021 и ZET 7121 для измерения температуры жидких и газообразных сред.
Термометры из платины технические ТПТ-12 и термометры из меди технические ТМТ-12 предназначены для измерения температуры жидких и газообразных сред. Термометры внутри имеют сменную термометрическую вставку, то есть являются разборными.
Применяются в составе интеллектуальных датчиков температуры ZET 7021 TermoTR-485 и ZET7121 TermoTR-CAN.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон температур |
°С |
-50...500 |
| *Диапазон зависит от типа и вида исполнения. Более подробно см. ниже | ||

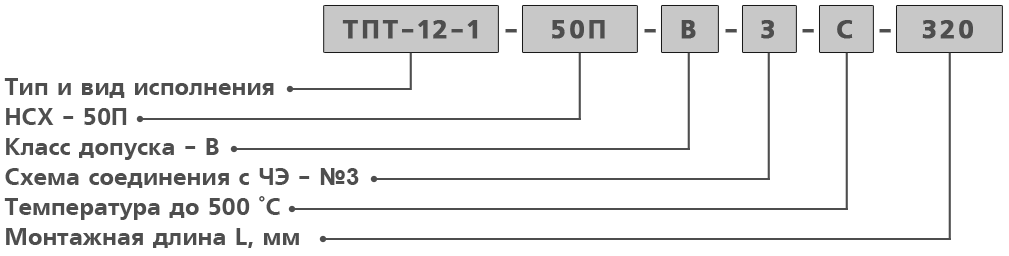

При заказе термопреобразователя сопротивления необходимо указать: тип и вид исполнения, НСХ, класс допуска и монтажную длину датчика. Например:
|
 |
 |
 |
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-12 - №39144-08;
- Термометры из меди технические ТМТ-12 - №40416-09.

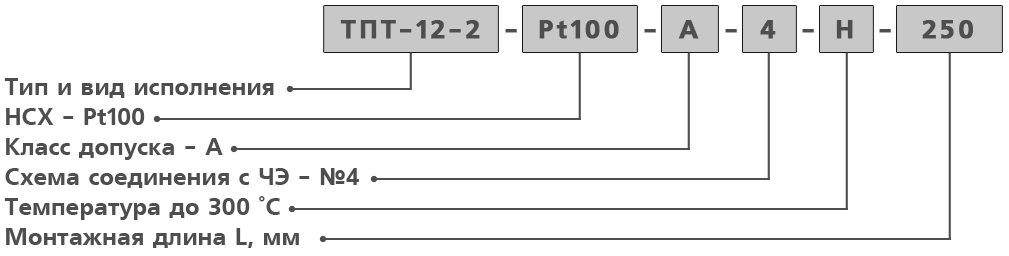

При заказе термопреобразователи сопротивления в комментариях к заказу необходимо указать: тип и вид исполнения, НСХ, класс допуска, схему соединения, тип и длину подводящего кабеля. Например:
|
Тип и вид исполнения |
Материал |
Степень защиты от пыли и влаги |
Время термической реакции, с |
Условное давление, МПа |
|
|
Защитная арматура |
Головка |
||||
|
ТПТ-12-1 |
12Х18Н10Т |
АК-12 (АЛ-2) |
IP65 |
40 |
0,4 |
|
ТМТ-12-1 |
|||||
|
ТПТ-12-2 |
12Х18Н10Т |
АК-12 (АЛ-2) |
IP65 |
40 |
6,3 |
|
ТМТ-12-2 |
|||||
|
Тип и вид исполнения |
НСХ |
Класс |
Диапазон температур, °С |
Схема соединения, № |
Диаметр монтажной части d, мм |
Длина монтажной части L, мм |
|
ТПТ-12-1 |
50П, 100П, 500П |
В, С |
-50...500 (С) |
2, 3 |
10 |
320, 400, 500, 630, 800, 1000 |
|
Pt100, Pt500, Pt1000 |
В, С |
-50...300 |
2, 3 |
|||
|
ТПТ-12-2 |
50П, 100П, 500П |
В, С |
-50...500 (С) |
2, 3 |
10 |
120, 160, 200, 250, 320, 500, 630, 800, 1000 |
|
Pt100, Pt500, Pt1000 |
В, С |
-50...300 |
2, 3 |
|
Тип и вид исполнения |
НСХ |
Класс |
Диапазон температур, °С |
Схема соединения, № |
Диаметр монтажной части d, мм |
Длина монтажной части L, мм |
|
ТМТ-12-1 |
50М, 100М |
В |
-50...200 |
2, 3 |
10 |
320, 400, 500, 630, 800, 1000 |
|
ТМТ-12-2 |
50М, 100М |
В |
-50...200 |
2, 3 |
10 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 |

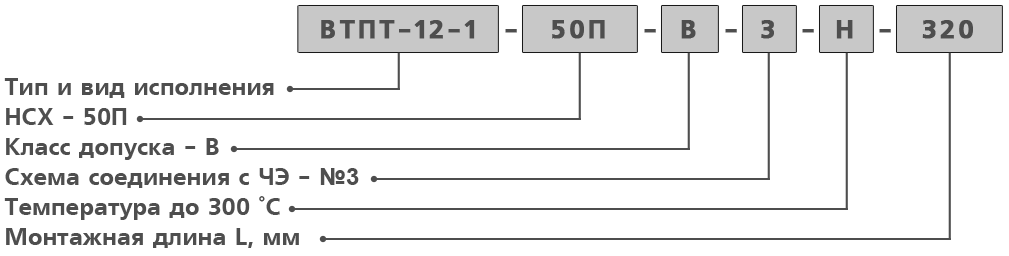

Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2x500П, 2хPt100, 2xPt500, 2xPt1000 со схемой соединения №5. Масса термометров от 0,5 до 0,74 кг в зависимости от длины монтажной части. Минимальная глубина погружения термометров равна 120 мм. Длина монтажной части термометров может быть по согласованию иной, но не менее 120 мм. Термометрическая вставка ВТПТ-12 (ВТМТ-12) может поставляться как самостоятельное изделие.
Сделать заказ и запросить дополнительную информацию по ТПТ-12, ТМТ-12 Вы можете здесь.
