Тензорезисторы 25.40BE
-

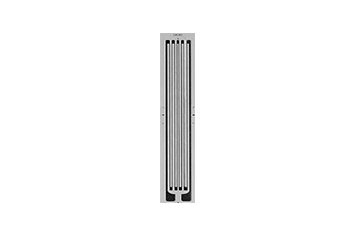

Тензорезистор общего назначения
-
Большая длина измерительной решетки
Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.
Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.
Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Тип |
EA, EP |
|
| Сопротивление |
Ом |
120±0,15% |
| Опции |
W, E, L, LE |
|
| Длина решетки |
мм |
25,4 |
| Диапазон температур |
°C |
-75 ... +175(205) |
| Общая длина |
мм |
31,75 |
| Ширина решетки |
мм |
6,35 |
| Общая ширина |
мм |
6,35 |
| Длина подложки |
мм |
34,5 |
| Ширина подложки |
мм |
8,4 |
| Диапазон упругой деформации относительно длины решетки |
% |
±3, ±10 |
|
Тензорезистор |
Обозначение |
Сопротивление, Ом |
Опции |
|
25.40BE |
МТ-EA-XX-25.40BE-120 |
120±0,15% |
W, E, L, LE |
|
МТ-EP-XX-25.40BE-120 |
120±0,15% |
Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.
ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP|
Тип |
Описание |
Диапазон упругой деформации относительно длины решетки, % |
Диапазон температур, °С |
|
ЕА |
Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой |
± 3 |
От минус 75 до 175 |
|
ЕР |
Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой |
± 10 |
От минус 75 до 205 |
Подробнее см таблицу основных характеристик типов тензорезисторов
ОПЦИИ- W: покрытые полиимидом с печатными площадками под пайку
- E: покрытые полиимидом с непокрытыми печатными площадками под пайку
- L: подсоединенными гибкими выводами
- LE: покрытые полиимидом с подсоединенными гибкими выводами
Сделать заказ и запросить дополнительную информацию по 25.40BE Вы можете здесь.
