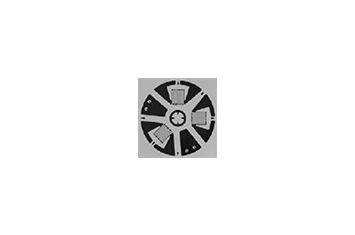

Тензорезисторы 0.79RE
-
из-за маленького размера образца, погрешность измерения может быть выше даже при небольшом отклонении от высверленного отверстия. Образец не рекомендуется использовать для общего назначения.
Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.
Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.
Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Тип |
EA |
|
| Опции |
SE |
|
| Длина решетки |
мм |
0,79 |
| Диапазон упругой деформации относительно длины решетки |
% |
±3 |
| Диапазон температур |
° |
-75 ... +175 |
| Сопротивление |
Ом |
120±0,2(0,4)% |
| Диаметр расположения решеток |
мм |
3,56 |
| Диаметр отверстия минимальный |
мм |
0,8 |
| Диаметр отверстия максимальный |
мм |
1,0 |
| Длина подложки |
мм |
7,4 |
| Ширина подложки |
мм |
7,4 |
|
Тензорезистор |
Обозначение |
Сопротивление, Ом |
Опции |
|
0.79RE |
МТ-EA-XX-0.79RE-120/SE |
120±0,4% |
SE |
|
МТ-EA-XX-0.79RE-120 |
120±0,2% |
|
Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.
ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP|
Тип |
Описание |
Диапазон упругой деформации относительно длины решетки, % |
Диапазон температур, °С |
|
ЕА |
Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой |
± 3 |
От минус 75 до 175 |
Подробнее см таблицу основных характеристик типов тензорезисторов
ОПЦИИ- SE: покрытые полиимидом с покрытыми припоем печатными площадками под пайку
Сделать заказ и запросить дополнительную информацию по 0.79RE Вы можете здесь.
