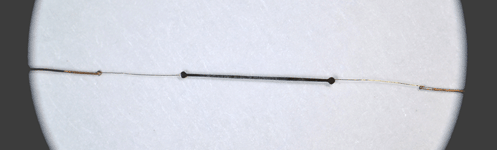

Тензорезисторы КТД2А
ОПИСАНИЕ:-
для измерения деформации
Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.
Полупроводниковые тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Длина кристалла |
мм |
2 |
| Сопротивление |
Ом |
110±5% |
| Температурный коэффициент сопротивления, QR |
%, не более |
+0,4 |
| Коэффициент тензочувствительности, S, не менее |
+100 |
|
| Длина решетки |
мм |
п/п |
| Диапазон упругой деформации относительно длины решетки |
% |
п/п |
Кремниевые полупроводниковые тензорезисторы КТЭ2А, КТЭ2Б, КТЭ7А, КТЭ7Б п-типов и КТД2А, КТД2Б, КТД7А, КТД7Б р-типов проводимости предназначены для измерения деформаций. Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

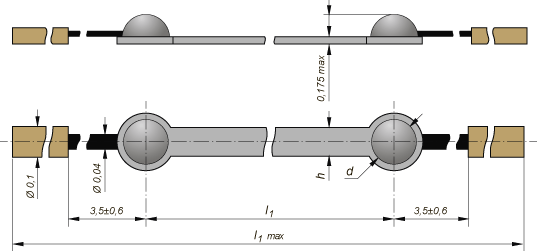

ГАБАРИТЫ ПОЛУПРОВОДНИКОВЫХ ТЕНЗОРЕЗИСТОРОВ
|
l1 max |
l2 |
d |
h |
|
|
КТД2А |
41 |
1,7±0,05 |
0,3 |
0,2-0,06 |
Сделать заказ и запросить дополнительную информацию по КТД2А Вы можете здесь.
