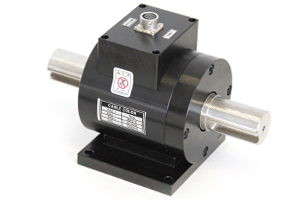

Датчики крутящего момента TRD
-
контактный датчик для измерения крутящего момента на продолжительно вращающихся элементах;
-
номинальный диапазон 2 кгс*cм – 2 000 кгс*м;
-
номинальный выходной сигнал 1 мВ/В.
Датчик крутящего момента TRD может измерять момент на продолжительно вращающихся элементах. Платинированные контакты обеспечивают стабильность и точность измерений. Эта модель наиболее подходит для индустриальных измерений, в частности, при испытании двигателей и трансмиссий автомобилей.
Датчики крутящего момента TRDнапрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Номинальный диапазон (н.д.) |
|
|
| Номинальный выходной сигнал (н.с.) |
|
1 мВ/В |
| Нелинейность (от н.с.) |
% |
0,3 |
| Гистерезис (от н.с.) |
% |
0,2 |
|
Температурный коэффициент для выходного синала (от н.д./10°С) |
% |
0,3 |
| Температурный дрейф баланса нуля (от н.с./10°С) |
% |
0,2 |
| Сопротивление |
Ом |
350 ± 1% |
| Сопротивление изоляции |
МОм |
200 |
| Рекомендованное питание |
В |
10 (постоянный ток) |
| Допустимая перегрузка (от н.д.) |
% |
120 |
| Кабель |
|
|
Датчик крутящего момента TRD подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.
Сделать заказ и запросить дополнительную информацию по TRD Вы можете здесь.
