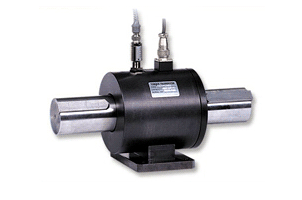

Датчик крутящего момента TRС
-
бесконтактный датчик для измерения крутящего момента и частоты вращения при высокой частоте вращения;
-
номинальный диапазон: 1 - 2 000 кгс*м;
-
номинальный выходной сигнал 1,3 мВ/В.
Датчик крутящего момента TRС разработан для приложений, требующих высокой частоты вращения. Бесконтактная конструкция делает датчик долговечным и простым в обслуживании. Эта модель наиболее подходит для индустриальных измерений, в частности, при испытании в авиапромышленности. Как опция, предусмотрена поставка датчика с интегрированным датчиком частоты вращения индуктивного тока.
Датчики крутящего момента TRСнапрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить измерение и анализ параметров сигналов, строить осциллограммы и графики зависимостей, и т.д. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Номинальный диапазон (н.д.) |
|
1 кгс*м - 2000 кгс*м |
| Номинальный выходной сигнал (н.с.) |
|
1,3 мВ/В |
| Нелинейность (от н.с.) |
% |
0,5 |
| Гистерезис (от н.с.) |
% |
0,5 |
| Повторяемость (от н.с.) |
% |
0,5 |
| Температурный диапазон |
°C |
0...+60 |
| Температурный коэффициент для выходного синала (от н.д./10°С) |
% |
0,3 |
| Температурный дрейф баланса нуля (от н.с./10°С) |
% |
0,2 |
| Сопротивление |
Ом |
350 ± 1% |
| Рекомендованное питание |
В |
2 (переменный ток) |
| Допустимая перегрузка (от н.д.) |
% |
120 |
| Кабель |
|
|
| Длина кабеля |
м |
5 |
Датчик крутящего момента TRC подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.
Сделать заказ и запросить дополнительную информацию по TRС Вы можете здесь.
