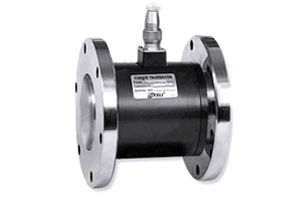

Датчик крутящего момента TRE
-
имеет монтажные фланцы с обеих сторон;
-
номинальный диапазон: 20 кгс/см;
-
номинальный выходной сигнал 1,5 мВ/В.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Номинальный диапазон (н.д.) |
|
20 кгс*м - 500 кгс*м |
| Номинальный выходной сигнал (н.с.) |
|
1,5 мВ/В |
| Нелинейность (от н.с.) |
% |
0,3 |
| Гистерезис (от н.с.) |
% |
0,3 |
| Повторяемость (от н.с.) |
% |
0,3 |
| Температурный диапазон |
°C |
-20...+70 |
| Температурный коэффициент для выходного синала (от н.д./10°С) |
% |
0,08 |
| Температурный дрейф баланса нуля (от н.с./10°С) |
% |
0,08 |
| Входное опротивление |
Ом |
350 ± 5% |
| Выходное сопротивление |
Ом |
350 ± 3% |
| Сопротивление изоляции |
мОм |
300 |
| Рекомендованное питание |
В |
10 (постоянный ток) |
| Допустимая перегрузка (от н.д.) |
% |
150 |
| Кабель |
|
Ø 7 мм, 4 жилы |
| Длина кабеля |
м |
3 |
Датчик крутящего момента TRE подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.
Сделать заказ и запросить дополнительную информацию по TRE Вы можете здесь.
