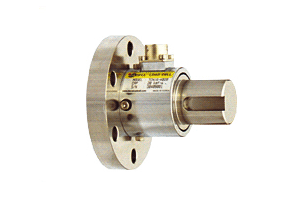

Датчик крутящего момента TCN16
-
cтатический датчик крутящего момента;
-
диапазон измерений 2 кгс*см – 100 кгс*м
-
номинальный выходной сигнал 1,5 мВ/В.
Статические датчики крутящего момента TCN16 предназначены для измерения скручивающих моментов без вращения системы, например, в муфтах электро- и пневмоинструмента
Датчики крутящего момента TCN16напрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Номинальный диапазон (н.д.) |
|
2 кгс*см – 100 кгс*м |
| Номинальный выходной сигнал (н.с.) |
|
1 мВ/В |
| Нелинейность (от н.с.) |
% |
0,3 |
| Гистерезис (от н.с.) |
% |
0,2 |
| Повторяемость (от н.с.) |
% |
0,1 |
| Допустимая перегрузка (от н.д.) |
% |
120 |
| Температурный коэффициент для выходного синала (от н.д./10°С) |
% |
0,3 |
| Температурный дрейф баланса нуля (от н.с./10°С) |
% |
0,2 |
| Рекомендованное питание |
В |
10 (постоянный ток) |
Датчик крутящего момента TCN16-1К подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.
Сделать заказ и запросить дополнительную информацию по TCN16 Вы можете здесь.
