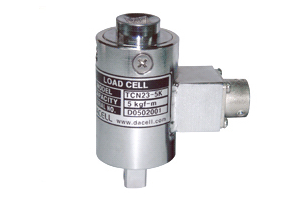

Датчик крутящего момента TCN23
-
датчик крутящего момента для динамометрических ключей;
-
Диапазон измерений 5 - 50 кгс*м;
-
номинальный выходной сигнал 2 мВ/В.
Датчики крутящего момента TCN23-5КС напрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.
ПРЕИМУЩЕСТВА ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN23-5КС:- приспособлен для мобильного применения;
- не требует специальных адаптеров;
- точные, повторяемые измерения;
- калибровка ключей, работающих в тяжелых условиях.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Номинальный диапазон (н.д.) |
|
5 кгс*м – 50 кгс*м |
| Номинальный выходной сигнал (н.с.) |
|
2 мВ/В |
| Нелинейность (от н.с.) |
% |
0,3 |
| Гистерезис (от н.с.) |
% |
0,3 |
| Повторяемость (от н.с.) |
% |
0,2 |
| Температурный диапазон |
°C |
-10...+80 |
| Температурный диапазон (компенсированный) |
°C |
-10...+60 |
| Входное сопротивление |
Ом |
350 ± 30% |
| Выходное сопротивление |
Ом |
350 ± 2% |
| Сопротивление изоляции |
МОм |
2000 |
| Рекомендованное питание |
В |
10 (постоянный ток) |
| Допустимая перегрузка (от н.д.) |
% |
120 |
| Кабель |
|
∅ 5 мм, 4 жилы, 5 м |
Датчик крутящего момента TCN23-5КС подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.
