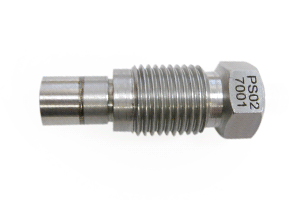

Датчик пульсации давления PS 02

PS 02

ОПИСАНИЕ:
  • измерение динамического давления в различных средах;

  • применение датчика в составе диагностических систем компрессоров, двигателей, турбин и других машинных механизмов;

  • регистрация высокоскоростных импульсных процессов.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА ИЗБЫТОЧНОГО ДАВЛЕНИЯ PS 02


ОСОБЕННОСТИ

  • Кварцевый чувствительный элемент;
  • Широкий динамический диапазон;
  • Долговременная стабильность.
    Параметр Ед. измерения Значение
    Тип соединителя

    10-32UNF/BNC

    Чувствительный элемент

    кварц

    Полярность

    положительная

    Температурный диапазон

    °C

    - 50...+ 200

    Чувствительность к ускорению

    бар/g

    < 0,001

    Нелинейность

    %

    < 2

    Резонансная частота

    кГц

    > 80

    Измеряемый диапазон

    бар

    1...2500

    Чувствительность (± 20 %)

    пКл/бар

    4

    Материал мембраны

    нержавеющая сталь

    Материал корпуса

    нержавеющая сталь

    Кабель (длина определяется при заказе, стандартная 2 м)

    встроенный

    Масса (без кабеля и соединителя)

    г

    12

    Тип соединителя

    10-32UNF – BNC

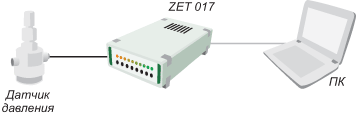

    СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ PC 02 К АНАЛИЗАТОРУ СПЕКТРА ZET 017

    Датчик PS 02 подключаются к анализаторам спектра ZET017 через внешний усилитель АС100.



    Сделать заказ и запросить дополнительную информацию по PS 02 Вы можете здесь.
