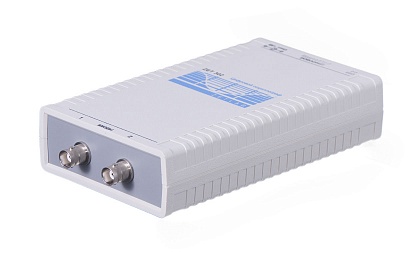

USB осциллограф ZET 302
-
Полоса пропускания до 20 МГц.
-
Количество входных каналов: 2.
-
Эффективная частота до 500 Мвыб/с.
Подключение осциллографа к компьютеру осуществляется по шине USB 2.0. Является компактным прибором, умещающимся на ладони, что позволяет экономить место в лаборатории.
Работа осуществляется через специализированную программную среду ZETScope, поставляемую вместе с прибором, эмулирующую работу с настольным осциллографом. Математическая обработка сигналов позволяет наблюдать спектр сигнала, оценивать параметры сигнала: среднее значение, среднеквадратическое значение, пиковое значение, полный размах, частоту сигнала, время периода. Дополнительные курсоры по вертикали и горизонтали облегчают задачу измерения индивидуальных параметров сигнала: время нарастания, время спада.

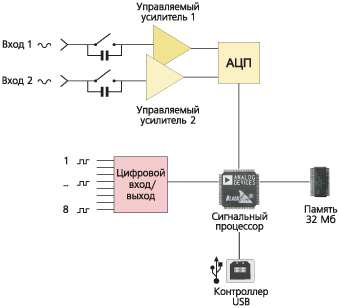

Применение 50 мегагерцового аналогоцифрового преобразователя и режима эквивалентной выборки позволяет увеличить эффективную частоту до 500 Мвыб/с.
Возможности цифрового USB осциллографа ZET 302
- Высокая производительность;
- Частота дискретизации до 500 Мвыб/с в реальном времени, полоса пропускания 20 МГц;
- 20 функций измерения, автоустановка драйверов при первом запуске;
- FFT с возможностью выбора типа весового окна;
- Сложение и вычитание сигналов, интерполяция,
режим послесвечения,
X-Y график, синхронизация, спектральный анализ; - Сохранение сигнала в графические редакторы Microsoft Word или Excel;
- Подходит для использования с портативными компьютерами;
- Размеры 115х180х35 мм.
- Может быть расположен как горизонтально, так и вертикально. Занимает минимум площади стола.
Минимальные требования к персональному компьютеру:
- ОС: Windows XP ,Windows VISTA, Windows 7, 8;
- Процессор типа: Intel Pentium 4, D; Celeron D; Core 2 Duo;
- Оперативная память не менее: 1 Гб; Операционная система не ниже: Microsoft Windows XP ServicePack 3;
- Шина USB: HighSpeed USB 2.0;
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество входных каналов |
2 |
|
| Частота преобразования |
МГц |
до 50 |
| Частота выборки |
Мвыб/с |
до 500 |
| Полоса пропускания |
МГц |
0..20 |
| Пропускная способность до 20 МГц |
дБ |
-3 |
| Количество разрядов АЦП |
8 |
|
| Максимальное входное напряжение |
В |
±50 |
| Потребляемая мощность |
Вт |
5 |
| Питание |
В |
+5 |
| Габариты, мм |
мм |
115 х 180 х 35 |
| Вес, г |
г |
400 |
Сделать заказ и запросить дополнительную информацию по ZET 302 Вы можете здесь.
