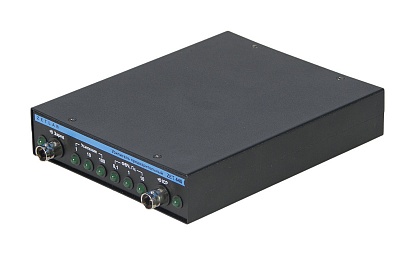

Усилитель заряда ZET 440

ОПИСАНИЕ:

усилитель заряда для пьезодатчиков
предназначен для усиления и преобразования выходных сигналов пьезоэлектрических первичных преобразователей с зарядовым выходом
предназначен для усиления и преобразования выходных сигналов преобразователей со встроенной электроникой типа ICP в напряжение

Предварительный усилитель ZET 440 предназначен для:

усиления и преобразования выходных сигналов пьезоэлектрических первичных преобразователей с зарядовым выходом
усиления и преобразования выходных сигналов преобразователей со встроенной электроникой типа ICP в напряжение

В комплекте с виброизмерительными преобразователями усилители могут применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.

Позволяет подключать акселерометры с зарядовым выходом или стандарта ICP к анализаторам спектра и модулям АЦП/ЦАП. Позволяет подключать гидрофоны ВС 311 к анализатору спектра ZET 017.

Коэффициенты усиления 1, 10, 100.
Фильтр ФВЧ 0,1, 1, 10 Гц.

Предварительный усилитель ZET 440 применяется в системе поверки вибродатчиков для подключения образцового акселерометра АР10 к анализатору спектра ZET 017.

Параметр	Ед. изм.	Значение
Количество каналов		1
Вход "Charge"
Тип разъема		BNC
Коэффициент усиления по заряду	мВ/пКл	1	10	100
Максимальный входной заряд (пик) при КУ=1, не менее	пКл	10⁴
Рабочий диапазон частот с затуханием на границах минус 3 дБ, при коэффициенте нелинейных искажений менее 10%: в диапазоне выходных напряжений не более 2,5 В (пик) в диапазоне выходных напряжений не более 5 В (пик) в диапазоне выходных напряжений не более 10 В (пик)	Гц	0,1...100 000 0,1...50 000 0,2...30 000
СКЗ шума, приведенного ко входу, в режиме "Charge" для емкости датчика 1нФ в диапазоне частот 0,1 Гц...20 кГц (при коэффициенте усиления 1мВ/пКл), не более	пКл	0,04
Вход "ICP"
Тип разъема		BNC
Коэффициент усиления по напряжению		1	10	100
Максимальное входное напряжение (пик) при КУ=1, не менее	В	10
Рабочий диапазон частот с затуханием на границах минус 3 дБ, при коэффициенте нелинейных искажений менее 10%: в диапазоне выходных напряжений не более 2,5 В (пик) в диапазоне выходных напряжений не более 5 В (пик) в диапазоне выходных напряжений не более 10 В (пик)	Гц	0,1...100 000 0,1...50 000 0,2...30 000
СКЗ шума, приведенного ко входу, в режиме "ICP" в диапазоне частот 0,1 Гц...30 кГц, не более	пКл	20
Общие
Пределы допускаемой основной относительной погрешности установки коэффициента усиления на частоте 1 кГц при нормальных условиях	%	±0,6	±0,6	±1,2
Пределы допускаемой дополнительной погрешности установки коэффициента усиления в температурном диапазоне от 0 до плюс 40 °С	%	0,5
Неравномерность АЧХ в диапазоне частот от 3 до 20000 Гц	%	± 0,5
Частоты среза встроенных ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 3 дБ	Гц	0,1	1	10
Тип разъема выхода		BNC
Максимальное выходное напряжение (пик), не менее	В	±10
Выходное сопротивление (при токе нагрузки не более 10 мА, не более	Ом	50
Гальваническая развязка: сопротивление, не менее допустимое синфазное напряжение, не более	МОм В	0,3 260
Время установления рабочего режима, не более	с	20
Время непрерывной работы, не менее	ч	8
Напряжение питания от внешнего источника напряжения постоянного тока	М	12 ± 1
Ток потребления, не более	мА	230

ОПИСАНИЕ ПРИНЦИПА РАБОТЫ ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ

Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме усилителя заряда или усилителя напряжения при работе с датчиками со встроенным усилителем типа ICP.

Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента усиления для получения адаптированного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних частот (ФНЧ) позволяет выбрать оптимальную полосу пропускания. Усилитель позволяет обеспечить индикацию включенного входного канал, установленного коэффициента усиления и выбранного для измерений фильтра верхних частот.

Конструктивно усилитель выполнен в виде переносного моноблока и включает в себя следующие функциональные узлы: усилитель заряда, усилитель напряжения, фильтры нижних частот, фильтры верхних частот, микроконтроллер. Питание усилителя осуществляется от внешнего блока питания постоянного тока с выходным напряжением 12 В.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ZETLAB

Программное обеспечение (ПО) имеет интуитивно понятный графический интерфейс управления и отображения результатов измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует требованиям МИ 3286-2010 – А.

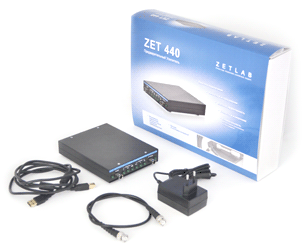

КОМПЛЕКТ ПОСТАВКИ УСИЛИТЕЛЕЙ ПРЕДВАРИТЕЛЬНЫХ ZET 440

Наименование	Количество
Руководство по эксплуатации	1 шт.
Паспорт	1 шт.
Методика поверки по запросу	1 шт.
CD-диск с ПО ZETLab	1 шт.
Кабель HighSpeed USB 2.0	1 шт.
Кабель соединительный BNC-BNC, длиной 60 см	1 шт.

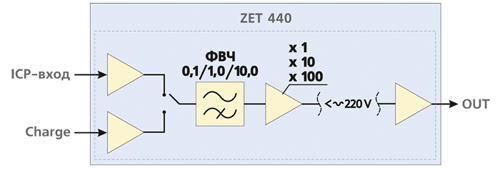

СТРУКТУРНАЯ СХЕМА ZET 440

Вибродатчики с зарядовым выходом подключаются ко входу "Charge", акселерометры стандарта ICP подключаются ко входу ICP. Сигнал с датчика проходит фильтр верхних частот с частотой среза 0,1 или 1,0 или 10,0 Гц, затем — усилитель с коэффициентом усиления 1 или 10 или 100, далее через псевдогальваническую развязку сигнал поступает на выход ZET 440. Определение к какому входу усилителя ("Charge" или "ICP") подключен вибродатчик осуществляется автоматически. Коэффициент усиления (чувствительность, коэффициент преобразования усилителя) и частоты среза фильтра верхних частота задаются программно в диспетчере устройств ZETLAB.
