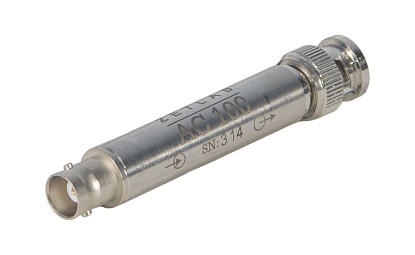

Усилитель AC-100
-
Усилитель напряжения для подключения пьезоэлектрических акселерометров, микрофонов и других первичных преобразователей с зарядовым выходом к анализаторам спектра (ZET 017-U2, ZET 017-U8, A19-U2, ZET 110), имеющим токовый вход стандарта ICP
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Частотный диапазон |
Гц |
1...20000 |
| Коэффициент усиления |
4 |
|
| Диапазон входного напряжения |
В |
± 2 |
| Собственные шумы |
нВ/√Гц |
40 |
| Входное сопротивление |
ГОм |
1 |
| Выходное сопротивление |
Ом |
< 500 |
| Сопротивление нагрузки |
кОм |
> 5 |
| Входная емкость |
пФ |
< 50 |
| Динамический диапазон |
дБ |
109 |
| Максимальное выходное напряжение |
В |
± 5 |
| Уровень постоянного напряжения на выходе |
В |
+10…+15 |
| Напряжение питания |
В |
20…30 |
| Постоянный ток питания |
мА |
2…20 |
| Масса |
г |
43 |
Данное устройство позволяет обойтись без использования промежуточных предварительных усилителей заряда при работе с пьезоэлектрическими акселерометрами и микрофонами. Усилитель поддерживает режим работы с "интеллектуальными" датчиками, имеющими идентификационный интерфейс TEDS (Transducer Electronic Data Sheet - Электронные Таблицы Данных Датчиков).
Для определения чувствительности конкретного зарядового датчика в "В/ед. изм." необходимо воспользоваться следующей формулой:
Q[В/ед. изм.] = Q[Кл/ед. изм.] / С,
где С - суммарная емкость датчика и кабеля
| ГАБАРИТЫ | ЭЛЕКТРИЧЕСКАЯ СХЕМА |
|
 |
 |
Примечание: усилитель АС-100 обеспечивает корректную работу только в работе с пъезоэлектрическими датчиками, со всеми остальными датчиками рекомендуем использовать усилитель ZET 440.
Сделать заказ и запросить дополнительную информацию по AC-100 Вы можете здесь.
