Блок коммутации ZET 454
-
расширяет возможности устройств контроля электрических цепей ZET 452
-
позволяет использовать их для построения распределенных систем проверки кабельных сетей

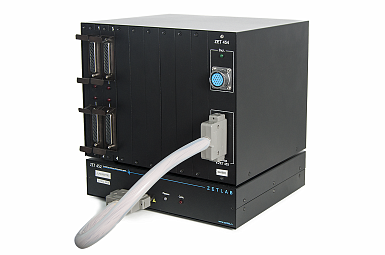

Блок коммутации ZET 454 расширяет возможности устройств контроля электрических цепей ZET 452, позволяя использовать их для построения распределенных систем проверки кабельных сетей. Комплект ZET 454 +ZET 452 образует один узел системы, каждый из которых располагается в зоне концентрации электросоединителей. Проверка цепей осуществляется между точками, подключенными к разным узлам (блокам коммутации).
Схема проверки кабельной сети

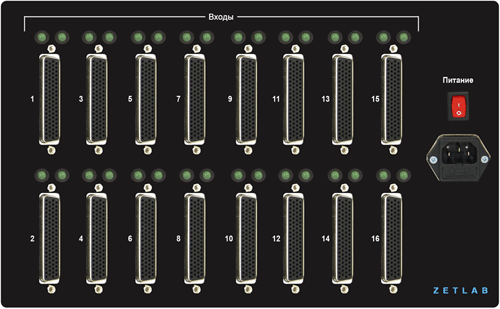

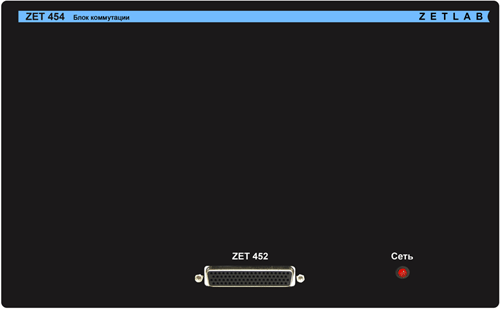

Блок коммутации ZET 454 обеспечивает коммутацию цепей проверяемого устройства и входных каналов устройства контроля электрических цепей ZET 452. Устройство контроля электрических цепейZET 452 подключается к разъему на передней панели блока коммутации ZET 454. На задней панели ZET 454 располагаются разъемы для подключения цепей проверяемого устройства, которое осуществляется с помощью переходных жгутов. Каждый разъем имеет светодиоды, сигнализирующие о правильном подключении (один светодиод отражает соответствие разъема жгута номеру входа блока, второй - соответствие номеру блока). Блок коммутации ZET 454 позволяет подключать более 1000 контактов электрических цепей на вход одного устройства ZET 452.
 |
 |
Сделать заказ и запросить дополнительную информацию по ZET 454 Вы можете здесь.
