Цифровой порт ZET 7060
-
цифровой порт (логический анализатор): цифровой вход/выход, 4 бита, 0/5 В
-
для управления подключенными устройствами
-
используется в системах управления и автоматизации
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество каналов (настраиваемых на вход/выход) |
|
4 |
| Уровень сигнала |
В |
5 |
| Частота выдачи данных |
Гц |
1, 10, 50, 100, 200 |
| Выходное питание |
В |
5 |
| Интерфейс передачи данных |
В |
RS-485 |
| Потребляемая мощность |
Вт |
0,5 |
| Питание устройства |
В |
от 7 до 24 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
65 x 34 x 14 |
| Масса |
г |
35 |
| Номер контакта | Назначение | Обозначение |
| 1 | Земля | GND |
| 2 | Управляющий сигнал D3 | D3 |
| 3 | Управляющий сигнал D2 | D2 |
| 4 | Управляющий сигнал D1 | D1 |
| 5 | Управляющий сигнал D0 | D0 |
| 6 | Питание 5 В | 5 В |

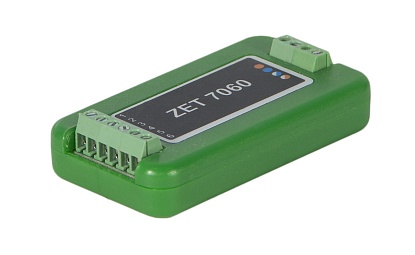

На рисунках ниже представлен внешний вид модуля ZET 7060 Digital-485 со стороны подключения к измерительной сети и схема подключения к измерительной сети.
|
 |
 |
Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество подключаемых датчиков подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET 7070 не более 4, при использовании внешнего блока питания не более 60. Программное обеспечение ZETLAB поддерживает подключение до 1024 модулей к одному компьютеру. Управляющие модули также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485
Управляющие устройства могут комплектоваться цифровыми датчиками для организации обратной связи.
