ZET 7060-S

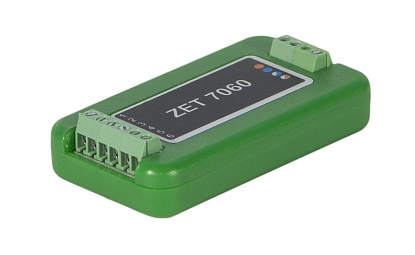

Модуль управления шаговым двигателем ZET 7060-S

• для управления шаговым двигателем

• передача данных осуществляется по интерфейсу RS-485, используя протокол Modbus.

ZET 7060-S StepMotor-485 - цифровой модуль управления шаговым двигателем с интерфейсом RS-485. С цифрового порта выдаётся сигнал для управления шаговым двигателем. Задаётся количество шагов, на которые необходимо повернуть шаговый двигатель и скорость, с которой будет двигаться шаговый двигатель. Для организации обратной связи может использоваться цифровой энкодер ZET7060-E Encoder-485.

Возможности ZET 7060-S StepMotor-485

• Запуск двигателя путем задания количества шагов,

• Запуск двигателя путем задания количества оборотов,

• Настройка количества шагов на оборот,

• Настройка скорости вращения ШД,

• Настройка разгонной/тормозной характеристики вала ШД,

• Настройка режима деления шага ШД,

• Настройка режима спада тока ШД,

• Настройка рабочего тока ШД,

• Настраиваемый спящий режим (снижение тока в обмотках ШД),

• Настройка типа дискретных датчиков (нормально замкнутые / нормально разомкнутые),

• Настройка антидребезга дискретных датчиков,

• Возможность работы дискретного датчика в режиме концевого выключателя начального/конечного положения,

• Режим выхода "0", с возможностью настройки направления вращения вала при выходе в "0", скорости съезда с концевого выключателя.

Модуль управления шаговым двигателем ZET7060-S StepMotor-485 может применяться самостоятельно или в составе автоматизированных измерительных систем. Управление модулем в системе ZETLAB осуществляется в программе "Диспетчер устройств".

На базе датчиков и управляющих устройств серии ZETSENSOR строятся распределенные измерительные сети, системы управления, автоматизированные комплексы. Для подключения измерительных линий к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070 (RS-485 ? USB) либо ZET 7174 (RS-485 ? Ethernet). Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

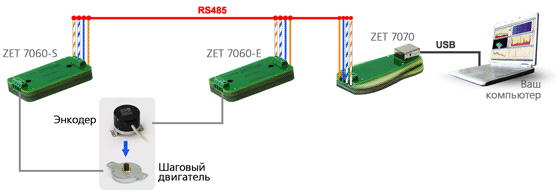

На рисунке ниже представлена система управления шаговым двигателем с обратной связью на базе модуля управления шаговым двигателем ZET7060-S StepMotor-485 и цифрового энкодера ZET 7060-E Encoder-485, подключенная в системе ZETLAB. Управление шаговым двигателем осуществляется подачей сигналов с модуля ZET7060-S StepMotor-485. Контроль состоянием шагового двигателя осуществляется энкодером, сигнал с которого обрабатывается модулем ZET 7060-E Encoder-485. Обработка сигналов с цифрового энкодера и программное управление модулем ZET7060-S StepMotor-485 осуществляется с помощью программного обеспечения ZETLAB.

Измерительная сеть

Управляющие модули могут комплектоваться цифровыми датчиками ZETSENSOR для организации обратной связи
