Управляющий модуль «сухой» контакт ZET 7061
-
сухой контакт: гальванически развязанное реле, 0/500 В
-
передача данных осуществляется по интерфейсу RS-485, используя протокол Modbus.
-
двухканальный управляющий модуль «сухой» контакт
ZET 7061 DryContact-485 - двухканальный управляющий модуль «сухой» контакт. Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Управляющие модули также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.
Управляющие устройства могут комплектоваться цифровыми датчиками для организации обратной связи.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество каналов |
|
4 |
| Изоляция |
В |
500 |
| Максимальный ток |
А |
1 |
| Сопротивление в замкнутом состоянии |
мОм |
20 |
| Интерфейс передачи данных |
|
RS-485 |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
0,5 |
| Выходное питание |
В |
5 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размер |
мм |
84 х 45 х 14 |
| Масса |
г |
50 |

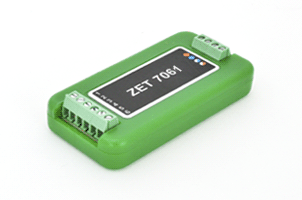

На рисунках ниже представлен внешний вид модуля ZET 7061 DryContact-485 со стороны подключения к измерительной сети и схема подключения к измерительной сети.
 |
 |
Сделать заказ и запросить дополнительную информацию по ZET 7061 Вы можете здесь.
