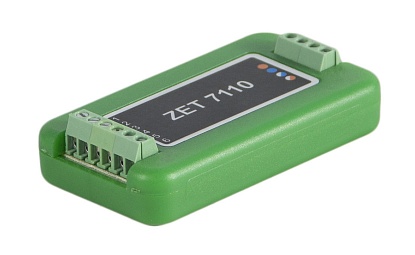

Цифровой тензодатчик ZET 7110
-
датчик с цифровым выходом CAN
-
измеряемая физическая величина: деформация, напряженность, крутящий момент, сила
-
тип первичного преобразователя: датчик силы, мостовые или полумостовые тензодатчики (тензорезисторы)
-
питание мостовых схем постоянным напряжением (статические измерения)
-
автокалибровка нуля
-
диагностика разрыва и закоротки связей мостовых схем

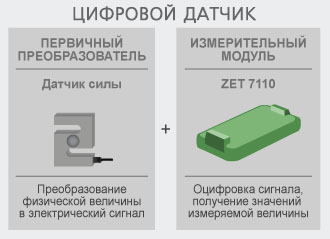

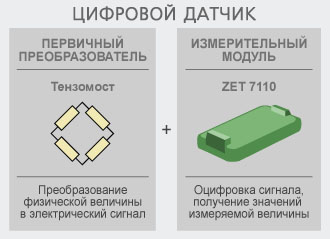

Цифровой тензометрический датчик состоит из тензодатчика (тензомоста) и измерительного модуля ZET 7110 Tensometer-CAN, который осуществляет преобразование сигнала с датчика в значения силы, напряжения, давления и пр. Полученные значения передаются по интерфейсу CAN 2.0, используя протокол Modbus.
|
|
Для подключения цифровых датчиков к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество подключаемых датчиков подключаемых к модулю ZET 7174 - не более 4. Программное обеспечение ZETLAB поддерживает подключение до 200 цифровых датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу CAN.

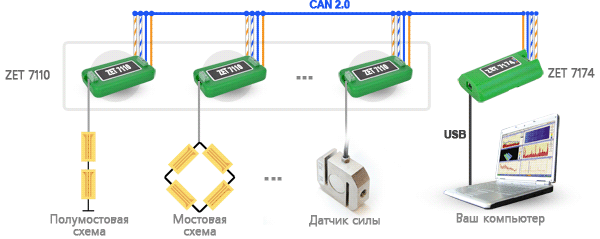

Измерительная сеть на базе цифровых датчиков ZET 7110 Tensometer-CAN
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ- исследование распределения деформаций в деталях машин, конструкций и сооружений;
- механические испытания материалов;
- измерение деформаций;
- определения напряжений в толще эксплуатируемых или испытываемых бетонных и железобетонных конструкций (фундаментные плиты, колонны, балки и плиты перекрытий), во взвешивающем оборудовании различного назначения;
Измерительный модуль ZET 7110 внесен в реестр средств измерений под № 52802-13.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Метрологические характеристики |
|
|
| Измеряемая физическая величина |
|
деформация, напряженность, крутящий момент, сила |
| Диапазон измерений электрических напряжений от подключаемых первичных преобразователей (ПП) |
мВ/В |
от -6 до +6 |
| Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины) |
мВ/В |
0,0001 |
| Погрешность измерения |
|
|
| — абсолютная (от верхнего предела диапазона измерений) |
% |
0,05 |
| — относительная (от измеряемой величины) |
% |
0,05 |
| — дополнительная (от изменения температуры) |
% /10°С |
0,05 |
| Диагностика параметров |
|
контроль питания, |
|
|
|
|
| Технические характеристики |
|
|
| Тип подключаемых первичных преобразователей (ПП) |
|
датчик силы, мостовые или полумостовые тензодатчики (тензорезисторы) |
| Питание, подаваемое на ПП: |
|
|
| — постоянное напряжение |
В |
4,2 ± 0,2 |
| — максимальный ток |
мА |
25 ± 1,5 |
| Частота обновления данных |
Гц |
1 |
| Интерфейс |
|
|
| Интерфейс передачи данных |
|
CAN |
| Скорость обмена |
кбит/с |
100, 300, 1000 |
| Защита по интерфейсным входам: |
|
|
| — перенапряжения (ток 1 A) |
В |
19 |
| — импульсная (350 Вт, 8/20 мкс) |
В |
28 |
| Эксплуатационные характеристики |
|
|
| Питание устройства |
В |
от 9 до 24 |
| Потребляемый ток при напряжении 12 В |
мА |
до 40 |
| Защита от переполюсовки |
|
есть |
| Габаритные размеры |
мм |
71x39x17 |
| Масса |
г |
30 |
| Рабочий диапазон температур |
°С |
от -40 до +100 |
Модуль ZET 7110 Tensometer-CAN предназначен для измерения относительной деформации с помощью первичных преобразователей, выполненных на базе тензорезисторов. Это могут быть либо готовые тензодатчики (датчики силы, датчики крутящего момента), либо отдельные тензорезисторы, подключаемые по полумостовой либо мостовой схеме. Питание датчика осуществляется постоянным напряжением, таким образом, с помощью ZET 7110 Tensometer-CAN проводятся статические измерения.
Примечание: для проведения динамических измерений предназначен модуль ZET 7111 Tensometer-CAN, который осуществляет питание мостовой схемы переменным током.
ТИПОВЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ К МОДУЛЮ ZET 7110 TENSOMETER-CANПодключение датчиков силы к ZET 7110:
Схемы подключения различных тензометрических схем см. в разделе "Формирование тензометрических мостовых схем", ниже приводятся типовые схемы подключения датчиков:
|

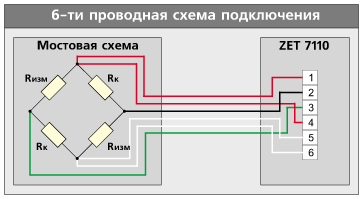

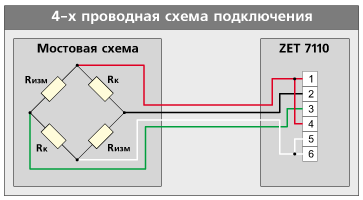

Мостовая схема подключения |

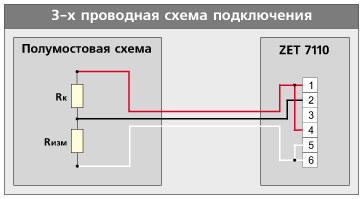

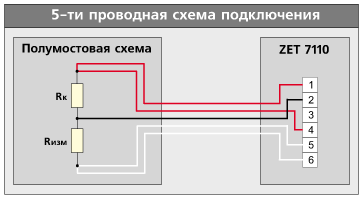

Полумостовая схема подключения |
 |
 |
 |
 |

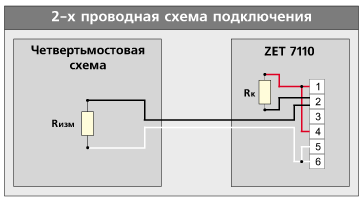

Четвертьмостовая схема без термокопенсации*
*Термокомпенсация может быть введена программно одна на все цифровые датчики, подключенные к ZETLAB.
