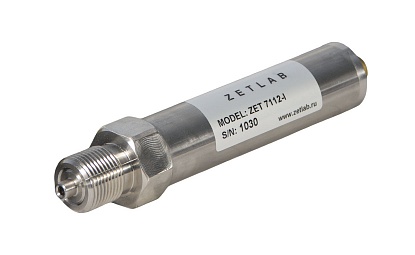

Цифровой датчик избыточного давления ZET 7112-I PRESSURE-CAN
-
датчик с цифровым выходом CAN
-
тип первичного преобразователя: встроенный датчик избыточного давления
-
для использования в системах контроля и регулирования
Цифровой датчик ZET 7112 внесен в Госреестр СИ РФ под № 55763-13.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Метрологические характеристики |
|
|
| Измеряемая физическая величина |
|
избыточное давление |
| Верхний предел диапазона измерений давления |
МПа |
0,6; 6; 60 |
| Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины) |
Па |
1, 10 (для 60 МПа) |
| Погрешность измерения |
|
|
| — абсолютная (от верхнего предела диапазона измерений) |
% |
0,1 |
| — относительная (от измеряемой величины) |
% |
0,1 |
| — дополнительная (от изменения температуры) |
% /10°С |
0,1 |
| Диагностика параметров |
|
контроль питания, контроль качества данных, контроль целостности чувствительного элемента |
| Технические характеристики |
|
|
| Частота обновления данных |
Гц |
1, 5, 25, 100, 200 |
| Интерфейс |
|
|
| Интерфейс передачи данных |
|
CAN |
| Скорость обмена |
кбит/с |
100, 300, 1000 |
| Защита по интерфейсным входам: |
|
|
| — перенапряжения (ток 1 A) |
В |
19 |
| — импульсная (350 Вт, 8/20 мкс) |
В |
28 |
| Эксплуатационные характеристики |
|
|
| Питание устройства |
В |
от 9 до 24 |
| Потребляемый ток при напряжении 12 В |
мА |
до 40 |
| Защита от переполюсовки |
|
есть |
| Габаритные размеры |
мм |
?34х190 |
| Масса |
г |
380 |
| Температурный диапазон эксплуатации |
°C |
-40...+100 |
| Рабочая среда |
|
жидкости и газы неагрессивные к титановым сплавам и нержавеющим сталям |
| Перегрузка по давлению |
|
1,5 * Верхний предел измерения давления |
| Дополнительная информация |
|
|
| Синхронизация |
|
Преобразователь интерфейса синхронизирует цифровые датчики между собой. Это позволяет наблюдать взаимное влияние в различных точках измерения. На скорости обмена по CAN 1000 кбит/с точность синхронизации составляет ±1 мкс |
Цифровые датчики избыточного давления ZET 7112-I Pressure-CAN поставляются в комплекте с кабелем без соединителя со стороны подключения к измерительной сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение контактов соединителя датчика давления и ответного разъема кабеля представлены на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.
Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема подключения к измерительной сети соответствуют таблице и рисунку ниже.
|
|
|
|||||||||||||||
|
|

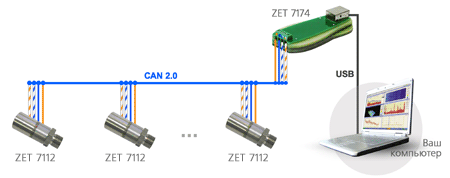

Для подключения измерительных сетей к системами ZETLAB или ZETVIEW используется преобразователь интерфейса USB-CAN ZET 7174. К одному модулю ZET 7174 можно подключать до 4-х датчиков. На рисунке ниже представлена структура распределенной измерительной сети на базе цифровых датчиков избыточного давления ZET 7112-I Pressure-CAN.
В комплекте с управляющими модулями, цифровые датчики могут использоваться для точного поддержания заданных параметров в различных технологических процессах.
