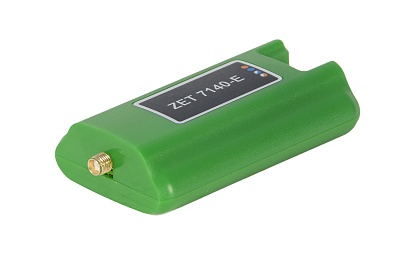

Цифровой датчик акустичеcкой эмиссии ZET 7140-E
-
цифровой датчик, передающий результаты измерений по интерфейсу CAN
-
измеряемый параметр: параметры акустической эмиссии
-
тип первичного преобразователя: преобразователь акустической эмиссии

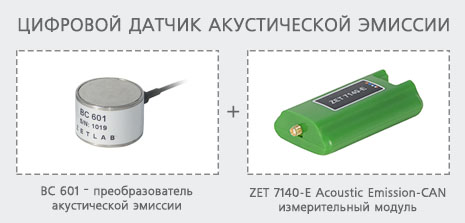

Цифровой датчик акустической эмиссии состоит из преобразователя акустической эмиссии ВС 601 и измерительного модуля ZET 7140-E Acoustic Emission-CAN, который оцифровывает сигнала с преобразователя и выдаёт значения параметров акустической эмиссии в цифровом виде по интерфейсу CAN.
Параметры преобразователя устанавливаются в памяти модуля ZET 7140-E Acoustic Emission-CAN, таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов. Еще одним преимуществом использования цифровых датчиков является то, что с выхода передаются готовые данные, не требующие дополнительной обработки.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ АКУСТИЧЕСКОЙ ЭМИССИИ- Максимальное соотношение эффективность/стоимость.
- Решена проблема электромагнитный наводок, остро стоящая в промышленных условиях - обнаружение и расчет параметров акустико-эмиссионных процессов производится непосредственно возле первичного преобразователя.
- Возможность объединения в цифровую сеть нескольких датчиков с синхронизацией по времени дает возможность не только обнаружить, но и оценить пространственные характеристики акустических волн.
- SCADA система сбора и обработки информации позволяет гибко (под особенности конкретного объекта) конфигурировать комплекс.
- Дистанционность метода — возможность проводить контроль на значительном удалении оператора от исследуемого объекта.
- Диапазон рабочих частот от 10 кГц до 5 МГц. Это означает, что обнаружение события и расчёт его параметров может производиться в данном диапазоне частот (от 10 кГц до 5 МГц).
- С выхода модуля ZET 7140-E AcousticEmission-CAN передаются следующие параметры сигнала: MARSE, амплитуда, число осцилляций, длительность, время нарастания, время поступления сигнала.
- Скорость обработки импульсов АЭ — более 10000 событий/сек. на каждый канал.
- Встроенный усилитель КУ=100. КУ может быть другим по заказу.
- Пороговый уровень задаётся программно.
- Нефтегазовая и химическая промышленность.
- Трубопрокатные и металлургические предприятия.
- Тепловая и атомная энергетика.
- Железнодорожный транспорт.
- Подъемные сооружения.
- Мостовые конструкции.
- Авиационно-космическая техника.
- Бетонные и железобетонные сооружения.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Измеряемый параметр |
|
амплитуда (мВ), скорость нарастания (В/с) |
| Тип подключаемых датчиков |
|
преобразователи акустической эмиссии |
| Интерфейс передачи данных |
|
CAN |
| Частота выдачи данных |
|
по событию |
| Полоса пропускания |
кГц |
15...2000 |
| Частота дискретизации |
МГц |
4,8 |
| Скорость обмена |
кБит/с |
100, 200, 300, 600, 1000 |
| Синхронизация |
|
по протоколу Precision Time Protocol (PTP) |
| Тип разъёма для подключения датчика |
|
SMA |
| Фильтрация событий |
|
по скорости нарастания и по амплитуде |
| Порог обнаружения |
мВ |
0,5...10 |
| Входное сопротивление |
кОм |
10 |
| Входной диапазон |
мВ |
±10 |
| Пиковое значение шума |
мкВ |
100 |
| Усиление |
|
100 |
| Форма сигнала |
|
раз в секунду |
| Пиковое значение (для оценки уровня шумов) |
|
раз в секунду |
| Быстродействие |
событий/с |
до 4000 |
| Защита от переплюсовки |
|
есть |
| Защита по входам от электростатического разряда 4 кВ |
|
есть |
| Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА) |
|
есть |
| Контроль питания |
|
есть |
| Качество данных |
|
есть |
| Проверка целостности чувствительного элемента |
|
есть |
| Снятие АЧХ |
|
есть |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
1,5 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
83 x 37 x 14 |
| Масса |
г |
40 |

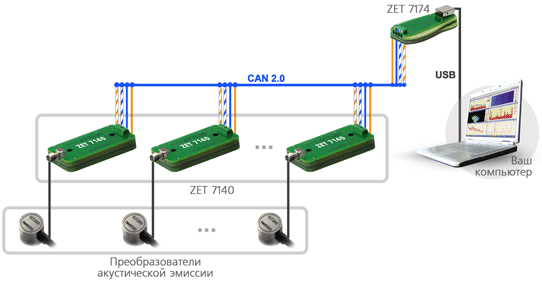

Распределенная измерительная сеть
