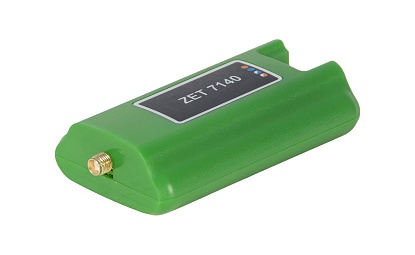

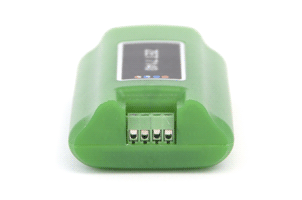

Цифровой датчик кавитации ZET 7140-R CAVITATION-CAN
-
цифровой датчик, передающий результаты измерений по интерфейсу CAN
-
тип первичного преобразователя: датчик кавитации
Устройство цифрового датчика кавитации представляет собой первичный преобразователь (преобразователь с чувствительным элементом, изготовленным из керамических пьезоэлектрических материалов) и измерительный модуль (ZET 7140-R). Первичный преобразователь устанавливается на исследуемом объекте и соединяется с измерительным модулем. Измерительный модуль осуществляет аналого-цифровое преобразование сигнала с датчика в значения параметров вибрации. Результаты измерений передаются по интерфейсу CAN.
Характеристики первичного преобразователя устанавливаются в памяти устройства и измерения проводятся с учетом этих параметров. Таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов и обработки данных
Датчики могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.
- оценка эрозии;
- зависимость скорости эрозии от режима работы;
- улучшение кавитационных характеристик турбины;
- прогнозирование эрозии;
- оптимизация работы турбины, ГЭС;
- отслеживание изменений, выявление инцидентов
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Тип разъёма для подключения первичного преобразователя |
|
SMA |
| Измеряемый параметр |
|
СКО сигнала с первичного преобразователя |
| Частота выдачи данных |
Гц |
1, 10, 100 |
| Диапазон измерения |
|
зависит от типа первичного преобразователя |
| Интерфейс передачи данных |
|
CAN |
| Усиление |
|
10 |
| Входной диапазон |
мВ |
±100 |
| Разрядность АЦП |
бит |
14 |
| Частота дискретизации |
МГц |
1,2 |
| Защита по входам от электростатического разряда 4 кВ |
|
есть |
| Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА) |
|
есть |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
1,5 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
83 x 37 x 14 |
| Масса |
г |
40 |
|
 |
|
Сделать заказ и запросить дополнительную информацию по ZET 7140-R CAVITATION-CAN Вы можете здесь.
