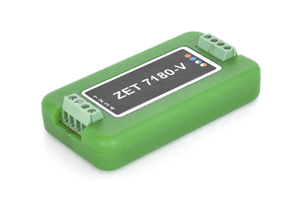

Измерительный модуль ZET 7180-V для датчиков с выходом 0-10 В
-
тип первичного преобразователя: датчики с выходом по напряжению 0-10 В
-
измеряемый параметр: универсальный (давление, влажность, расход газа и т.д.)
-
передающий измеренные значения в цифровом виде по интерфейсу CAN
Измерительный модуль ZET 7180V Meter-0-10-CAN совместно с датчиком с выходом по напряжению образуют цифровой датчик для измерения различных параметров. Первичный преобразователь (датчик с выходом по напряжению) осуществляет преобразование физической величины в электрический сигнал, измерительный модуль — оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом виде. Результаты измерений передаются по интерфейсу CAN 2.0.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ- измерительный модуль устанавливается максимально близко к датчику (или встраивается в корпус датчика) и оцифровка сигнала осуществляется в непосредственной близости к чувствительному элементу, что снижает влияние помех на результат измерений;
- настройки цифрового датчика сохраняются в памяти измерительного модуля, что позволяет приступать к измерениям сразу после подачи питания, без настроек измерительных каналов;
- с выхода цифрового датчика выдаются готовые данные, т.е. значения измеряемой величины, поэтому дополнительной обработки данных не требуется;
- для организации распределенных измерительных сетей на базе цифровых датчиков не потребуются дорогие кабели, поскольку передача данных осуществляется в цифровом виде.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Измеряемый параметр |
|
давление, влажность, расход газа и т.д.* |
| Частота выдачи данных |
Гц |
10,50,100,200,400 |
| Интерфейс передачи данных |
|
CAN |
| Типы подключаемых датчиков |
мА |
датчик с выходом по напряжению 0?10; -5 ? 5 |
| Питание для датчика |
В |
24 |
| Максимальная относительная погрешность измерения |
% |
< 1 |
| Защита по входам от электростатического разряда 4 кВ |
|
есть |
| Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА) |
|
есть |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
0,5 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
65 x 34 x 14 |
| Масса |
г |
35 |
| *определяется типом подключаемого датчика | ||

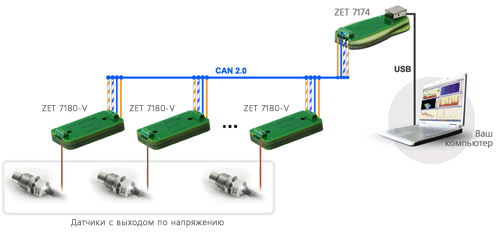

На базе цифровых датчиков ZET 7180-V Meter010CAN строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе по интерфейсу CAN 2.0.
Сделать заказ и запросить дополнительную информацию по ZET 7180-V Вы можете здесь.
