Двухканальный управляющий модуль ZET 7161 «сухой» контакт
-
сухой контакт: гальванически развязанное реле, 0/500 В
-
передача данных осуществляется по интерфейсу CAN 2.0
-
двухканальный управляющий модуль «сухой» контакт
-
условия срабатывания могут быть как по превышению порога, так и по команде, полученной по интерфейсу CAN
ZET 7161 DryContact-CAN — двухканальный управляющий модуль «сухой» контакт. Условия срабатывания могут быть как по превышению порога, так и по команде, полученной по интерфейсу CAN.
Для организации обратной связи управляющие устройства могут комплектоваться цифровыми датчиками.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество каналов |
|
2 |
| Изоляция |
В |
500 |
| Максимальный ток |
А |
1 |
| Сопротивление в замкнутом состоянии |
мОм |
20 |
| Частота дискретизации |
МГц |
5 |
| Интерфейс передачи данных |
|
CAN 2.0 |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
0,9 |
| Выходное питание |
В |
5 |
| Габаритные размер |
мм |
84 х 45 х 14 |
| Масса |
г |
50 |

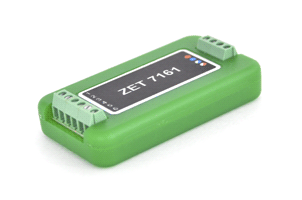

На рисунках ниже представлен внешний вид модуля ZET 7161 DryContact-CAN со стороны подключения к измерительной сети и схема подключения к измерительной сети.
|
|
Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество управляющих модулей подключаемых к преобразователю интерфейса ZET 7174 — не более 4. Программное обеспечение ZETLAB поддерживает подключение до 200 модулей к одному компьютеру. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.
