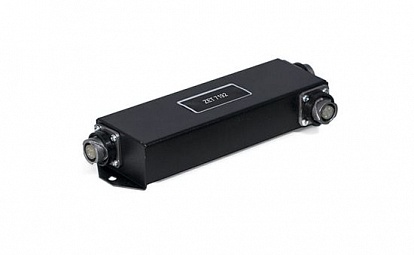

Генератор сигналов ZET 7192
-
аналоговый генератор предназначен для формирования сигналов произвольной формы (синусоидальный, импульсный, пилообразный сигналы). 2 синхронных канала.
-
интерфейс CAN 2.0
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Технические характеристики |
|
|
| Кол-во каналов |
|
2 синфазных |
| Формы сигнала |
|
синус, меандр, треугольник и пила |
| Диапазон выходного сигнала |
В |
-10...10 |
| Максимальная частота сигнала |
кГц |
25 |
| Минимальный шаг при частоте <100 Гц |
Гц |
0,1 |
| Интерфейс |
|
|
| Интерфейс передачи данных |
|
CAN 2.0 |
| Скорость обмена |
кбит/с |
100, 200, 300, 600, 1000, 1200, 1600 |
| Эксплуатационные характеристики |
|
|
| Питание устройства |
В |
от 9 до 24 |
| Потребляемый ток при напряжении 12 В |
мА |
до 70 |
| Рабочий диапазон температур |
°C |
-40...+80 |
ZET 7192 — двухканальный генератор сигналов на шине CAN. Форма генерируемых сигналов может быть четырёх разных типов: синусоида, меандр, треугольная, пила.
Режим работы генератора:
- синфазный позволяет независимо настраивать параметры сигналов по каждому каналу;
- дифференциальный выдаёт сигналы с одинаковыми параметрами на оба выхода, но сдвинутые по фазе на 180 градусов;
- синхронный режим позволяет задавать произвольный сдвиг фазы второго канала относительно первого.
