Узлы управления ЭПУУ-7, ЭПУУ-8ZET 7178

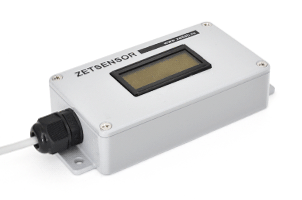

Модуль ZET 7178
-
для индикации значений измеряемых параметров
-
для подключения к измерительным сетям на базе интеллектуальных датчиков с интерфейсом CAN
-
позволяет отслеживать напряжение на шине питания в сети с помощью программы "Осциллограф" из пакета ZETLAB или на экране модуля
Модуль ZET 7178 предназначен для подключения к измерительным сетям на базе интеллектуальных датчиков с интерфейсом CAN и служит для индикации значений измеряемых параметров. Так же модуль позволяет отслеживать напряжение на шине питания в сети с помощью программы "Осциллограф" из пакета ZETLAB или на экране модуля
Настройка параметров индикации производится с ПК через любой преобразователь интерфейса CAN ? PC серии ZET 717Х (на данный момент ZET 7174 или ZET 7176)
Настраиваемые параметры:
- яркость подсветки индикатора;
- контраст индикатора;
- множитель – на что нужно умножить данные перед выводом на экран, позволяет масштабировать и изменять диапазон отображаемых значений;
- адрес устройства в сети, с которого нужно брать информацию для индикации.
Цифровой индикатор имеет неразъёмный кабель без соединителя со стороны подключения к измерительной сети. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.
|
 Схема подключения к измерительной сети |
Сделать заказ и запросить дополнительную информацию по ZET 7178 Вы можете здесь.
