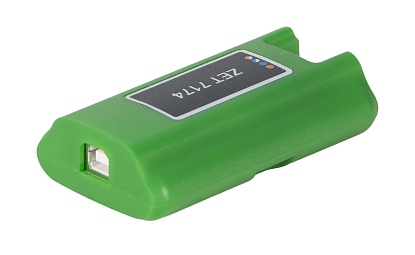

Преобразователь USB ? CAN ZET 7174
-
для преобразования интерфейса USB 1.1 (USB 2.0 Full Speed) в CAN
-
для передачи данных с цифровых датчиков в программы ZETLAB SENSOR
В пакете ZETLAB имеются драйвера для модулей ZET 7174. Сервер данных ZETLAB автоматически определяет наличие устройств на линии CAN, считывает название измерительного канала, единицу измерения, верхний и нижний диапазон допустимых значений параметров и в непрерывном режиме считывает данные измерительного канала и формирует непрерывный синхронизированный канал в среде ZETLAB. Сервер данных ZETLAB сканирует линию по всем доступным адресам и в случае появления нового устройства динамически подключает новый канал в систему. При обнаружении нового устройства ZET 7174 сервер данных ZETLAB также подключает все каналы на ходу. Таким образом линию можно обслуживать не прерывая процесс работы по другим каналам, т.е. система допускает "горячую" замену элементов.
Модули ZETSENSOR могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.
СМЕННЫЙ НОСИТЕЛЬ ИНФОРМАЦИИ (ОПЦИЯ)Опционно модуль ZET 7174 может комплектоваться microSD картой для записи сигналов в автономном режиме для последующей обработки. При отсутствии подключения модуля ZET7174 к ПК осуществляется запись потока данных с CAN на microSD карту. Наличие подключения модуля ZET7174 к ПК определяется по питанию на шине USB. В случае, когда нужна фактическая дата измерений в комплект поставки должен входить модуль ZET 7175.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Преобразование интерфейсов |
|
USB ? CAN 2.0 |
| Интерфейс подключения к модулям ZETSENSOR |
|
CAN 2.0 |
|
Максимальное количество одновременно
подключаемых модулей (Фактически возможное число подключаемых модулей зависит отзагрузки канала передачи данных) |
|
до 32 |
| Суммарная частота потоковых данных по всем нодам |
сэмпл/с |
до 12000 на одну ноду, до 6000 на 4 ноды |
| Питание подключаемых модулей ZETSENSOR |
|
внешнее |
| Питание устройства |
В |
от 9 до 24 (или по USB) |
| Потребляемый ток при напряжении 12 В |
мА |
до 100 |
| Запись данных на microSD карту в отсутствие подключения к ПК |
кБайт/с |
опция |
| Пропускная способность сохранения данных с каждого CAN-устройства (уменьшается пропорционально количеству устройств на шине) |
кБайт/с |
до 10 |
| Скорость чтения данных с microSD карты на ПК |
|
не ниже 500 |
| Файловая система |
|
FAT32 |
| Поддерживаемые microSD |
|
SD и SDHC объемом до 32 Гб |
| Возможность кольцевой записи |
|
есть |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
84х45х14 |
| Масса |
г |
35 |

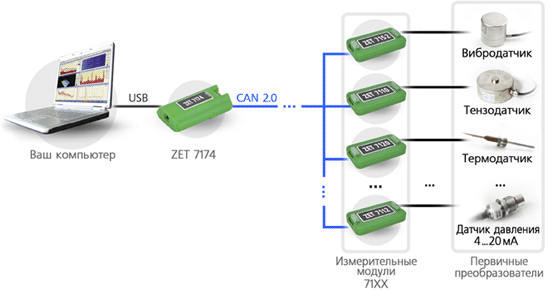

Схема подключения к измерительной сети
Сделать заказ и запросить дополнительную информацию по Преобразователь USB ? CAN ZET 7174 Вы можете здесь.
