Преобразователь интерфейса радиоканал ? CAN
-
для построения измерительных сетей на базе цифровых датчиков с передачей данных по радиоканалу
-
для передачи данных с цифровых датчиков в программы ZETLAB SENSOR

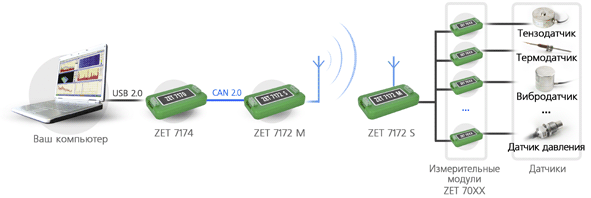

Ниже представлена структурная схема измерительной сети на базе цифровых датчиков с передачей данных по радиоканалу. Подключение измерительной сети к ПК осуществляется с помощью преобразователя интерфейсов ZET 7174.

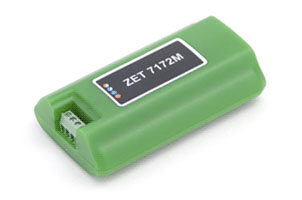

Предназначен для организации беспроводного доступа к фрагменту измерительной линии с использованием радиоканала.
Работа радиоканала обеспечивается только совместно с модулем ZET7172S при этом модуль ZET7172M должен быть расположен в конце фрагмента измерительной линии идущей от преобразователя интерфейса, а модуль ZET7172S в начале фрагмента измерительной линии, расположенной за сегментом измерительной линии организованным по радиоканалу.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Преобразование интерфейсов |
|
Радиоканал в CAN |
| Радиус действия |
м |
10 |
| Скорость передачи данных |
отсчетов/с |
600 |
| Протокол обмена |
|
ZigBee |
| Частота обмена |
ГГц |
2,4 |
| Потребляемая мощность |
Вт |
1 |
| Мощность излучения |
мВт |
1 |
| Максимальное количество подключаемых цифровых датчиков к сегменту измерительной сети расположенному за радиоканалом |
шт |
20 |
| Рабочий диапазон температур |
°C |
-40...+100 |
| Габаритные размеры |
мм |
65 х 34 х 14 |
Сделать заказ и запросить дополнительную информацию по Преобразователь интерфейса радиоканал ? CAN Вы можете здесь.
