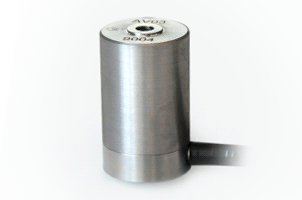

Акселерометр АV02-01
-
преобразователь виброскорости с выходом по току;
-
взрывозащищенное исполнение;
-
чувствительность 4-20 мА.
Преобразователи
виброскорости с выходом по току AV02-01 применяются
для измерения виброскорости в составе
стационарных вибродиагностических систем.
Встроенный электронный усилитель – нормирующий преобразователь обеспечивает преобразование сигнала, пропорционального виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4-20 мА.

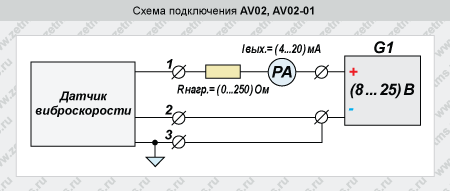

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АV02-01
ОСОБЕННОСТИ
Электрическая изоляция
пьезоэлемента и встроенного усилителя-преобразователя от корпуса
исключает влияние на результаты измерений заземляющих контурных
токов;
Прочная конструкция, герметичный корпус и неразъемный
бронированный кабель;
Стабильность характеристик и надёжность в процессе
эксплуатации;
Взрывозащитное исполнение.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
4 - 20 мА |
| Частотный диапазон |
Гц |
10 - 1000 |
| Собственная частота в закрепленном состоянии |
кГц |
> 5 |
| Относительная поперечная чувствительность |
% |
< 5 |
| Диапазон измеряемых скоростей |
мм/с |
0,1 - 20 |
| Максимальное ускорение (пиковое значение) |
м/с2 |
± 100 |
| Нелинейность амплитудной характеристики |
% |
± 2,5 |
| Коэффициент преобразования виброскорости в токовый сигнал 4-20 мА |
мА/мм/с |
0,8 ± 0,025 |
| Сопротивление нагрузки в цепи токового выхода при напряжении питания 9 … 25 В |
Ом |
? 100 ... 800 |
| Температурный диапазон |
°С |
-40 ... +85 |
| Напряжение питания (пост.) |
В |
9 - 25 |
| Максимальное выходное напряжение |
В |
± 5 |
| Материал корпуса |
|
нержавеющая сталь |
| Кабель (встроенный) |
м |
2 |
| Защита кабеля |
|
металлорукав |
| Масса |
г |
95 - без кабеля |
Сделать заказ и запросить дополнительную информацию по АV02-01 Вы можете здесь.
